ПРИСПОСОБЛЕНИЕ ДЛЯ ФРЕЗЕРОВАНИЯ ЗАГОТОВОК ЛЕЕРНЫХ СТОЕК

Приспособление (рис. 37) состоит из двух призм 2 и 5, устанавливаемых на поверхности стола станка в его Т-образном пазу, и оправки 4. Леерную стойку 1 шаровой поверхностью всУавляют в конусное отверстие оправки 4, закрепленной в призме 5. Цилиндрическую поверхность стойки укладывают на призму 2 и закрепляют болтом с гайкой через планку. Две лыски с двух сторон от шаровых поверхностей фрезеруют одновременно двумя фрезами 3.

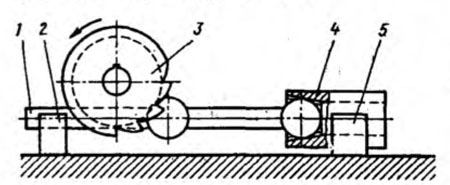

Рис. 37. Приспособление для фрезерования заготовок леерных стоек


При фрезеровании первой заготовки обрабатывается передняя часть конусной оправки 4, в результате конусное отверстие оправки с боков получается открытым, что позволяет наблюдать за фрезерованием последующих заготовок.

Приспособление обеспечивает хорошее базирование и надежное закрепление детали.
