ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАКРЕПЛЕНИЯ ЗАГОТОВОК ВИНТОВ (ФРЕЗЕРОВАНИЕ)

Для фрезерования шлицев у заготовок винтов небольших размеров применяют простейшее приспособление (рис. 34), зажимаемое в тиски, которое состоит из стального корпуса 1 Т-образной формы и резиновых вкладышей 2, вставляемых в корпус с боковых сторон. В средней части корпуса просверлен ряд отверстий с зенковкой по размеру головок винтов. Шаг S между отверстиями выбран таким образом, чтобы при Заполнении приспособления винтами 3 головки их не мешали друг другу, а зазор между ними был наименьший. С боковых сторон в корпусе имеются замкнутые пазы, в которые вставляют резиновые вкладыши 2. Глубина пазов выбрана с таким расчетом, чтобы отверстия под винты с обеих сторон были открытыми, а размер сечения h в зоне установки винтов был меньше диаметра головки винтов на 2—3 мм. Это необходимо для того, чтобы при зажатии приспособления в тисках резина

заполняла свободные места (канавки между винтами и резьбой и свободное пространство между винтами и корпусом) и закрепляла винты. Из опыта работы установлено, что толщина резиновых вкладышей должна быть на 2—1,5 мм больше глубины паза.

Заготовки винтов вставляют в отверстия корпуса приспособления. Резиновые вкладыши заводят в пазы. Затем приспособление устанавливают в тиски и зажимают так, чтобы вкладыши полностью входили в пазы, а губки тисков закрепляют приспособление за основной металл. Производят попутное фрезерование, после чего приспособление снимают, поворачивают головками винтов вниз и снимают заготовки. Набирают следующую партию заготовок и цикл повторяют.

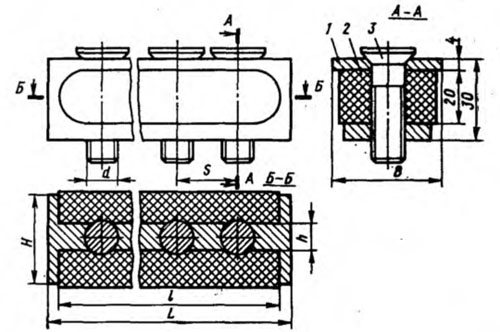

Рис. 34. Приспособление для закрепления заготовок винтов
