ПРИСПОСОБЛЕНИЕ ДЛЯ УСТАНОВКИ ИНСТРУМЕНТА ОТНОСИТЕЛЬНО ОБРАБАТЫВАЕМОЙ ПОВЕРХНОСТИ (ФРЕЗЕРОВАНИЕ)

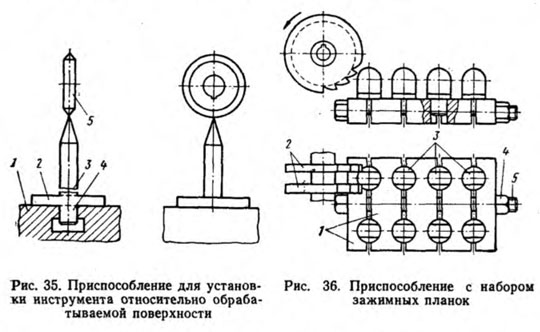

Фрезы устанавливают относительно обрабатываемой поверхности обычно с помощью контрольного угольника. При отсутствии базовой поверхности для этой цели используют специальный калибр (рис. 35), который устанавливают в паз стола 1 станка; его хвостовик 4 входит в паз по переходной посадке; буртик 2 калибра, опирающийся на стол станка, должен быть перпендикулярен хвостовику 4 и стержню 3.

По острию стержня 3 устанавливают фрезу 5. Калибр может также применяться и для установки обрабатываемых заготовок. Его буртик с одной стороны срезан, в результате чего калибр может наклоняться в обе стороны по пазу стола, острие его при этом всегда находится на одной линии, проходящей через середину Т-образного паза стола станка.

Калибр можно применять при обрабатывании зубчатых колес методом копирования на фрезерных станках в делительных головках.
