ПОВОРОТНОЕ ПРИСПОСОБЛЕНИЕ (ФРЕЗЕРОВАНИЕ)

При фрезеровании поверхностей, расположенных под углом к оси цилиндрических заготовок, а также заготовок, которые обрабатывают с нескольких установок, применяют ряд приспособлений (тиски, призмы, угольники и другие). Особенно сложна установка заготовок, имеющих обрабатываемые поверхности, расположенные несимметрично.

Для упрощения фрезерования таких заготовок используют поворотное приспособление, которое может работать как самостоятельный делительный стол с ручным поворотом.

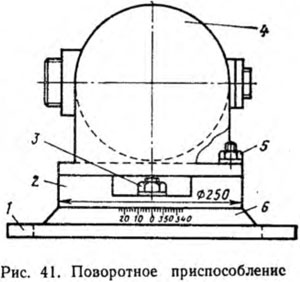

Приспособление (рис. 41) состоит из основания 1, закрепленного на столе станка, поворотной части 2, болтов 3, закрепляющих поворотную часть, и болтов 5, крепящих делительную головку 4. Головки болтов входят в Т-образные пазы основания и поворотной части, что позволяет перемещать делительную головку в пазу поворотной части, а поворотную часть вращать вокруг оси. Основание имеет шкалу 6, а поворотная часть — контрольные риски через 90°.

На поворотной части кроме центрального Т-образного паза выполнены еще два таких же паза, пересекающих в центре под углом друг к другу. В центре поворотного диска имеются поясок и резьба для установки цилиндрической оправки.

Поворотное приспособление позволяет перемещать шпиндель делительной головки в вертикальном и горизонтальном направлениях. Это обеспечивает  возможность обработки поверхностей, расположенных под любым углом к оси цилиндрических заготовок. Наличие центральной оправки и Т-образных пазов позволяет устанавливать на оправке или на поворотном диске заготовки различной конфигурации.
