ОБРАБОТКА ПАЗОВ, РАСПОЛОЖЕННЫХ НА ЦИЛИНДРИЧЕСКОЙ ПОВЕРХНОСТИ ЗАГОТОВКИ (ФРЕЗЕРОВАНИЕ)

Фрезерование пазов, расположенных на цилиндрической поверхности заготовки, часто выполняют пальцевой фрезой последовательно паз за пазом. Для этого используется делительная головка или заготовка устанавливается по разметке.

Производительность обработки таких заготовок может быть повышена на зубофрезерном станке методом обкатки, с применением червячной фрезы.

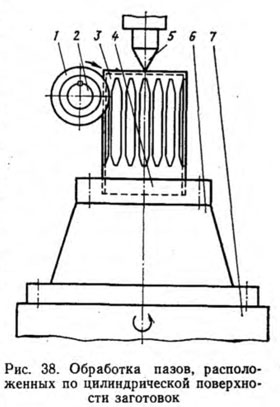

Схема обработки заготовки сетки, имеющей 24 паза по наружному диаметру, показана на рис. 38. Червячную фрезу 1 устанавливают на оправке 2 шпиндельной головки зубофрезерного станка. Обрабатываемую заготовку 3 устанавливают в оправку 4 до упора и поджимают, центром 5. Оправку 4 крепят болтами к подставке 6, которая установлена и закреплена на столе станка 7.

Станок налаживают так же, как и для фрезерования зубчатых колес, только при настройке гитары деления вместо числа фрезеруемых зубьев учитывают число пазов обрабатываемой заготовки. Схема фрезерования тонкостенных деталей должна быть попутной, снизу вверх.

Внедрение данного способа повышает производительность на 20—30%, упрощает базирование и закрепление заготовки, деление производится автоматически, сокращается вспомогательное и машинное время, улучшаются условия труда рабочего.

Предлагаемый способ обработки внедрен на зубофрезерных станках 532, 5К32А.
