ПРИСПОСОБЛЕНИЕ ДЛЯ ФРЕЗЕРОВАНИЯ ПАЗОВ, РАСПОЛОЖЕННЫХ ПОД УГЛОМ 180° ДРУГ К ДРУГУ

При фрезеровании двух пазов, расположенных под углом 180° друг к другу, на цилиндрических заготовках ранее заготовки размечали и устанавливали их в тиски, призмы или в самоцентрирующиеся патроны делительной головки, с проверкой разметки по контрольному угольнику или рейсмусу.

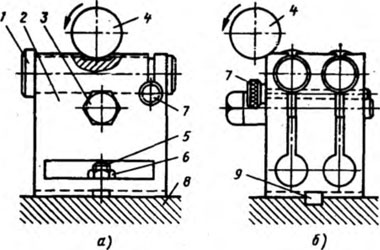

Рис. 20. Приспособление для фрезерования пазов, расположенных под углом 180° друг к другу


Приспособление (рис. 20) позволяет производить фрезерование двух заготовок без разметки и без их проверки.

Такое приспособление состоит из корпуса 2, устанавливаемого на столе 5 фрезерного станка и закрепляемого болтом 5 и

гайкой 6. В основании корпуса выполнены пазы под углом 90° друг к другу, которые позволяют с помощью направляющей 9 устанавливать приспособление параллельно оси заготовки для фрезерования продольных смазочных канавок (рис. 20, а) или перпендикулярных оси заготовки поперечных пазов (рис. 20, б). В корпусе имеются два верхних отверстия для базирования обрабатываемых заготовок 1 и два отверстия, которые сверху соединены сквозными пазами, в результате корпус разделен на три части: среднюю (более жесткую) и две боковые, которые могут пружинить, отклоняясь в стороны, что позволяет свободно устанавливать обрабатываемые заготовки в приспособление. Установленные в отверстиях заготовки закрепляют с помощью болта 3. Для выхода фрезы 4 при обработке поперечных пазов в корпусе выполнены пазы, а также установлен фиксатор 7.

Для фрезерования поперечных пазов ось приспособления устанавливают параллельно оси фрезы 4 (см. рис. 20, б): фрезеруют один паз, затем заготовки раскрепляют болтом 3 и поворачивают на 180°, фиксируют фиксатором 7, зажимают и фрезеруют второй паз. Для фрезерования смазочных канавок приспособление устанавливают перпендикулярно оси фрезы 4 (см. рис. 20, а). Заготовки в этом случае не закрепляют, а только фиксируют, чтобы фрезеруемые канавки были перпендикулярны пазам и располагались под углом 180° друг к другу.

Приспособление повысило точность базирования и надежность крепления заготовок, увеличило производительность, сократило вспомогательное время, улучшило условия труда, оно может применяться также на расточных и строгальных станках.
