ПРИСПОСОБЛЕНИЕ ДЛЯ ГРУППОВОГО ФРЕЗЕРОВАНИЯ ЗАГОТОВОК ВИЛОК

В связи с малым диаметром заготовок вилок ранее их обрабатывали в оправке, в которой место для закрепления вилки выполнялось по ее конфигурации. Ввиду недостаточной надежности крепления фрезерование производилось на пониженных режимах резания, тем не менее наблюдалось деформирование обрабатываемой заготовки под действием сил резания.

Созданное приспособление (рис. 18) позволяет устранить отмеченные недостатки и повысить производительность труда (обрабатывается пять заготовок одновременно).

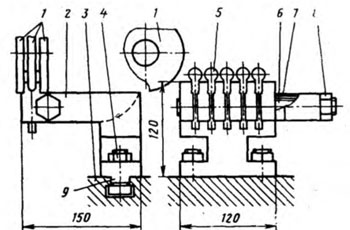

Рис. 18. Приспособление для группового фрезерования заготовок вилок

Приспособление состоит из корпуса 2, выполненного из стали 40Х, который с помощью направляющей 9 устанавливают в паз стола 3 фрезерного станка и крепят болтами и гайками 4. В левой части корпуса по линии, параллельной движению стола, на равном расстоянии друг от друга просверлено пять отверстий для установки заготовок вилок 5. Для более точного базирования заготовки и надежного ее закрёпления в корпусе выполнены цилиндрические пазы по размеру головки.

Заготовки вилок вставляют в отверстие корпуса до упора их призматической части головки в паз, сделанный в выступе корпуса, и закрепляют с помощью шпильки 6, кольца 7 и гайки 8, при этом надрезанные части корпуса сжимаются. Обработка производится одновременно тремя фрезами 1, установленными с заданным размером на оправке в шпинделе станка. Средняя фреза обрабатывает паз, две боковые фрезы — щечки.

Приспособление можно применить также на расточных и строгальных станках.

Приспособление повысило точность базирования и надежность крепления обрабатываемых заготовок, увеличило производительность, улучшило условия труда фрезеровщика, исключило деформацию и поломку заготовок.
