ДЕЛИТЕЛЬНАЯ ГОЛОВКА С ВЕРТИКАЛЬНОЙ ОСЬЮ ВРАЩЕНИЯ (ФРЕЗЕРОВАНИЕ)

Существующие делительные головки с горизонтальным расположением шпинделя при фрезеровании заготовок типа болтов требуют значительной затраты времени на подвод и отвод делительной головки. При этом чем длиннее болт, тем больше надо отводить делительную головку, чтобы удалить обработанный болт и установить другой.

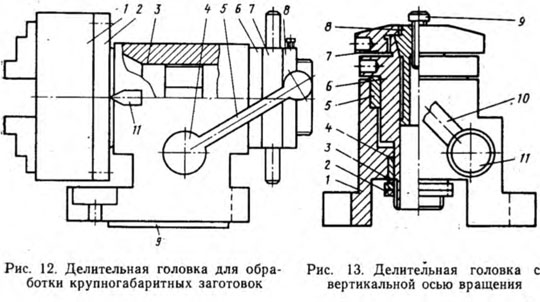

Делительная головка (рис. 13) имеет вертикальное расположение оси. Она выполнена только для деления окружности на две, три и на шесть равных частей.

Заготовка 9 устанавливается в сменной цанге 8 и зажимается нажимной гайкой 7, в которой имеется четыре отверстия по ее наружному диаметру. В средней части шпинделя 6 его наружная поверхность выполнена шестигранной, что позволяет исполнять ей функции делительного диска. Ось-эксцентрик 11 в месте контакта со шпинделем имеет лыску, переходящую плавной кривой в цилиндрическую часть. Это позволяет при вертикальном положении рукоятки 10 свободно вращать шпиндель в корпусе 1. Шпиндель вращается во втулках 4 и 5. Осевое смещение шпинделя регулируется кольцом 3 и гайками 2. При повороте рукоятки влево ось-эксцентрик поверхностью, очерченной плавной кривой, нажимает на одну из шести граней шпинделя, фиксируя его.

В этом положении производят обработку заготовки. Для поворота на следующую часть окружности рукоятку устанавливают в вертикальное положение. Шпиндель при этом освобожден, его поворачивают еще на одну шестую часть и вновь зажимают рукояткой.

Сменные цанги подбирают по диаметру обрабатываемой заготовки.

В делительной головке можно применять самоцентрирующийся трехкулачковый патрон, для которого на шпинделе выполнена резьба М64 как на всех универсальных делительных головках. Вместо нажимной гайки на шпиндель навинчивается планшайба патрона.
С помощью делительной головки можно фрезеровать резьбовые пробки, штуцера, пазы у шлицевых гаек и т. д. Заготовки типа болтов рекомендуется устанавливать в цангу или патрон с прокладкой под головку в виде кольца толщиной 2...3 мм.
