ПРИСПОСОБЛЕНИЕ ДЛЯ ГРУППОВОЙ ОБРАБОТКИ ЗАГОТОВОК, УСТАНАВЛИВАЕМЫХ В ДВА РЯДА (ФРЕЗЕРОВАНИЕ)

Приспособление (рис. 17) предназначено для подрезки торцов заготовок типа стержней, оно снабжено вкладышами 2 для закрепления заготовок 4, которые установлены в выемках корпуса 1 по его боковым сторонам, до упора в стол станка. Вкладыши расположены симметрично с двух сторон корпуса 1 и соединены болтами 3. Каждый из вкладышей охватывает две заготовки, одним болтом одновременно зажимают четыре заготовки.

Корпус 1 устанавливают на станок и закрепляют. Длина приспособления выполнена с учетом рабочего хода стола станка.

Все детали приспособления изготовлены из стали 40Х, болты закалены.

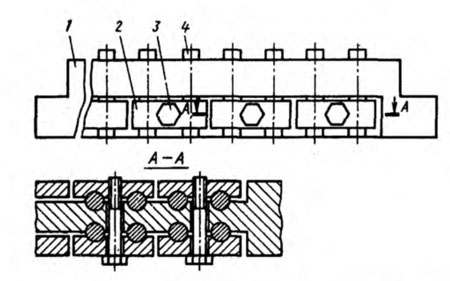

Рис. 17. Приспособление для групповой обработки заготовок, устанавливаемых в два ряда
