ПРИСПОСОБЛЕНИЕ ДЛЯ ГРУППОВОЙ ОБРАБОТКИ ЗАГОТОВОК, УСТАНАВЛИВАЕМЫХ В РЯД (ФРЕЗЕРОВАНИЕ)

В приспособлении (рис. 15, а) можно одновременно обрабатывать до 40 заготовок деталей типа болтов, вилок, шпилек и т. д. Корпус 6 приспособления выполнен с продольным пазом, выступы 7 которого служат направляющими для сменных вкладышей 5. В правом конце корпуса направляющие выступы срезаны, благодаря чему образуется окно для захода сменных вкладышей в корпус. Кронштейнами 2 приспособление устанавливают на стол станка.

В сменные вкладыши устанавливают заготовки диаметром 10... 40 мм и зажимают их при помощи болта 1. Опорная часть вкладышей выполнена в виде равнобокой призмы, что обеспечивает достаточную точность базирования обрабатываемых заготовок, оси которых автоматически устанавливают параллельно направляющим стола станка и корпуса приспособления. В этом заключается преимущество данного приспособления перед рядом других приспособлений аналогичного типа.

Вкладыши подбирают в зависимости от диаметра обрабатываемой заготовки (размеры вкладышей приведены в табл. 3) и через окно в корпусе заводят на его направляющие. Чем меньше диаметр заготовки, тем больше их устанавливают для одновременной обработки. Заготовки деталей, имеющие бурт, например штыри, вилки, болты устанавливают между вкладышами до упора бурта в выступ вкладыша (рис. 15, б, размер а).

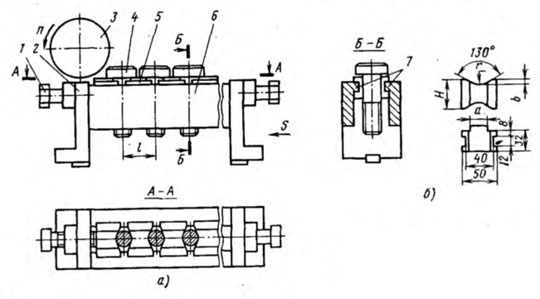

Рис. 15. Приспособление для групповой обработки заготовок, устанавливаемых в ряд

Фрезу 3 устанавливают в заданное положение относительно поверхностей 4, например обрабатываемых болтов.

Столу сообщают движение подачи S, а шпинделю станка с фрезой — вращение с частотой п.

Обработка может производиться одной, двумя или набором фрез. Это зависит от конфигурации

детали. Пазы винтов, болтов, вилок и других деталей фрезеруют одной фрезой. Щечки или две лыски болтов, штырей и других деталей — двумя фрезами. Заготовки деталей, имеющие сложную конфигурацию, например вилки с пазами и щечками, обрабатываются тремя или большим числом фрез одновременно.

Иногда не представляется возможным обработать группу заготовок за один рабочий ход. Например, для вилок требуется обработать паз и щечки. Вначале фрезеруют паз, затем — щечки либо двумя фрезами за один рабочий ход, либо одной фрезой за два рабочих хода.

Приспособление можно использовать для обработки заготовок с несколькими установами, например, для фрезерования штырей, имеющих с одного конца паз, а с другого, на головке,— по две лыски. Сначала обрабатывают паз, при этом заготовку останавливают так, чтобы головка штыря упиралась во вкладыш снизу, в таком положении заготовку закрепляют. Затем заготовки штырей устанавливают в приспособление головками трёх, при этом фрезеровании пазы должны быть параллельны направляющим стола станка. Для ориентирования пазов можно использовать пластинку, которая проходит в пазы с небольшим зазором. Продвигая пластинку по пазам штырей, их устанавливают в одну линию, затем заготовки закрепляют и на них фрезеруют две лыски.
