ПРИСПОСОБЛЕНИЕ ДЛЯ ОДНОВРЕМЕННОГО ЗАКРЕПЛЕНИЯ
ЧЕТЫРЕХ ЗАГОТОВОК (ФРЕЗЕРОВАНИЕ)
Корпус 1 приспособления (рис. 14) направляющей 11 устанавливают в
Т-образный паз стола станка и закрепляют там в заданном положении
гайками 2 и болтами 3. В верхней части корпуса под обрабатываемые
заготовки 4 выполнены четыре паза с уклоном поверхностей на угол,
заданный чертежом. Сегменты 5 присоединены болтами 6 к планке 7 так, что
они могут легко поворачиваться вокруг вертикальной оси. Пружина 10
поднимает планку с сегментами вверх в нерабочее состояние.
Обрабатываемые заготовки устанавливают в базовые пазы и с помощью гайки
8, наворачиваемой на шпильку 9, закрепляют все заготовки одновременно с
одинаковой силой. Производится фрезерование, после чего гайку ослабляют,
планка с сегментами под действием пружины поднимается вверх, освобождая
обработанные детали.
Приспособление может быть увеличено в длину для установки нескольких
комплектов заготовок, например 8, 12 или 16, исходя из размеров стола
станка.

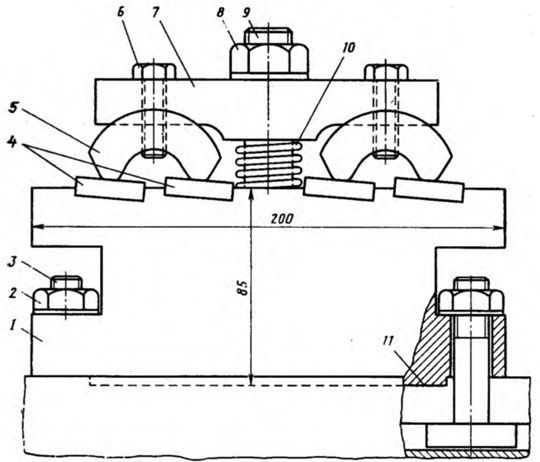

Рис. 14. Приспособление для одновременного закрепления четырех заготовок
