ПРИСПОСОБЛЕНИЕ ДЛЯ ФРЕЗЕРОВАНИЯ ШЛИЦЕВ БЕЗ ЗАКРЕПЛЕНИЯ ЗАГОТОВОК

Фрезерование шлицев винтов ранее производилось с закреплением их в трехкулачковом патроне, в результате чего на резьбе винтов оставались следы от кулачков. Глубина шлицев получалась различной, так как выдержать одинаковую глубину при py>fHofi подаче трудно. Кроме того, фрезерование шлицев было связано с определенной опасностью для работающего, поскольку установка винтов в патрон и снятие их после обработки производились в непосредственной близости от вращающейся фрезы. При фрезеровании винтов, имеющих большую длину, приходилось отводить делительную головку от вращающейся фрезы на расстояние, больше длины заготовки, на что затрачивалось много времени.

Предлагаемое приспособление для фрезерования шлицев устраняет перечисленные недостатки, улучшает условия работы, повышает культуру производства и качество обработки, обеспечивая одинаковую глубину шлицев у всех винтов.

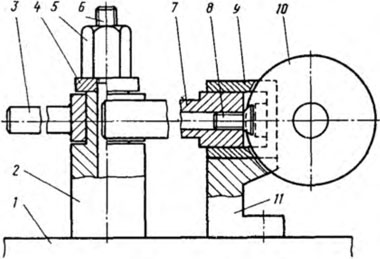

Рис. 21. Приспособление для фрезерования шлицев без закрепления заготовок 2—800

Приспособление (рис. 21) состоит из корпуса 9, установленного в призме 11, закрепленной на столе 1 станка. В корпусе по переходной посадке устанавливается оправка 7, в центральной части которой выполнено отверстие для винта 8. Отверстие в оправке соответствует диаметру винта. Внутри корпуса имеется выступ, в который упирается головка винта при фрезеровании. Центр фрезы 10 устанавливают по линии центров корпуса, а следовательно, и по центру обрабатываемого винта.

В корпусе со стороны фрезы выполнен паз, ширина и глубина которого несколько больше размера шлица. Фрезу устанавливают таким образом, чтобы глубина шлица была равна

заданной. Для подачи винта к фрезе на столе станка установлен поворотный нажимной рычаг, состоящий из втулки 2 и рукоятки 3. Втулка крепится к столу болтом 6, гайкой 5 и шайбой 4.

Фрезерование шлицев винта производится следующим образом. Винт 8 устанавливают в отверстие оправки 7, которую отводят в корпус 9 приспособления. Поворачивая в сторону корпуса рычаг, нажимают на хвостовик оправки, перемещают ее к вращающейся фрезе 10 и производят фрезерование шлица. Доведя головку винта до упора, на полную глубину шлица,, рычаг отводят в сторону. Оправку выводят из корпуса, винт снимают и устанавливают следующий. Затем цикл повторяется. Корпус приспособления служит ограждением фрезы, а зона обработки находится внутри корпуса.
