Контрольно-сортировочные автоматы и высокопроизводительные контрольные приспособления

Контрольно-сортировочные автоматы и высокопроизводительные контрольные приспособления

Широкое распространение в крупносерийном и массовом производстве для послеоперационного контроля деталей получили контрольно-сортировочные автоматы и высокопроизводительные контрольные приспособления. Контрольно-сортировочные автоматы производят контроль и размерную рассортировку готовых деталей, а в некоторых случаях их маркировку. Наибольшее распространение получили автоматы с механическими, электроконтактными, пневмоэлектроконтактными и индуктивными измерительными системами.

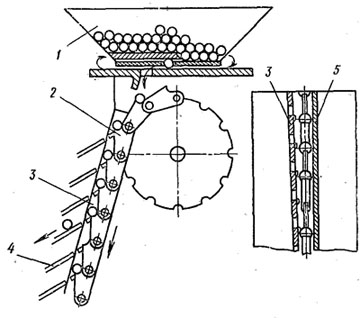

Рис. 81. Контрольно-сортировочный автомат для шариков

Контрольно - сортировочный автомат с механической измерительной системой для рассортировки шариков подшипников показан на рис. 81 [3]. Шарики из бункера 1, по одному, попадают в гнезда транспортной цепи 2, которая движется между двумя линейками: гладкой 5 и ребристой 3, которые расположены под небольшим углом и образуют сужающуюся к низу щель. Зазоры между ребрами линей-

ки 3 и рабочей плоскостью гладкой линейки 5 образуют последовательный ряд калибров, размеры которых уменьшаются сверху вниз. При движении цепи сверху вниз шарик, встречая ребро, расстояние от которого до гладкой линейки меньше его диаметра, задерживается и скатывается по ребру в соответствующий отводящий желоб 4 и по нему — в отсек автомата. Автомат позволяет сортировать шарики диаметром 4—10 мм с интервалами в пределах 1—10 мкм; регулирование интервалов бесступенчатое, достигается за счет изменения угла наклона одной линейки относительно другой. Производительность автомата 15 000—18 000 шт/ч.

Другая конструкция контрольно-сортировочного автомата для шариков с механической измерительной системой оснащена клиновидным калибром, составленным из двух линеек со скосами, по которым прокатываются контролируемые шарики, поступающие из бункера автомата. Линейки установлены под углом так, что щель между ними увеличивается по мере отдаления от бункера. Попадая на линейки, шарики катятся по ним, и в том месте, где расстояние между линейками равно диаметру шарика, они проваливаются в соответствующий отсек. Автомат обеспечивает сортировку шариков с допуском 2—5 мкм ,на диаметр в каждой группе. Производительность автомата 9000 шт/ч.

Контрольно-сортировочные устройства с клиновидным калибром используют также в автоматах и полуавтоматах для контроля роликов подшипников по длине. На устройствах такого типа можно сортировать ролики длиной 10—25 мм и диаметром до 3 мм с допуском по длине роликов в группе 0,2 мм. Производительность— до 10 000 шт/ч.

Механические измерительные системы контрольно-сортировочных автоматов и полуавтоматов устроены также по принципу использования предельных калибров (см. рис. 77, а; 79,а), раздвижных калибров и др. Механические измерительные системы, используемые в контрольно-сортировочных автоматах, просты по конструкции и в эксплуатации, их применяют для производственного контроля деталей с размерами по 2-му классу точности (6-му квалитету) и грубее. В настоящее время механические измерительные системы вытесняются более совершенными измерительными устройствами, основанными на пнев-моэлектрическом, фотоэлектрическом и других современных принципах действия.
