12.3. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ ЗУБА БАТАНА ТКАЦКОГО
СТАНКА СТБ
Назначение и конструктивные особенности зуба батана.
Зубья батана образуют направляющий канал для прокладчиков утка (микрочелноков).
Зубья устанавливают в обоймы по шесть зубьев в каждой. Обоймы винтами
прикрепляют к передней части бруса батана. От качества изготовления
бруса батана и зубьев будет зависеть работа батанного механизма. Так,
при короблении бруса батана получается неправильный полет прокладчиков
утка и возможны их вылеты.
Износ зубьев (рис. 12.3) вызывает повышенную обрывность основных нитей.
К основным причинам, влияющим на износ зубьев, можно отнести
недостаточную точность установки зубьев на брусе батана и
несвоевременное удаление пуха между зубьями.

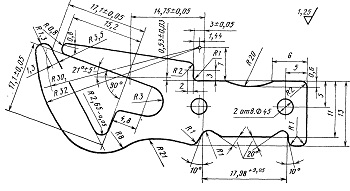

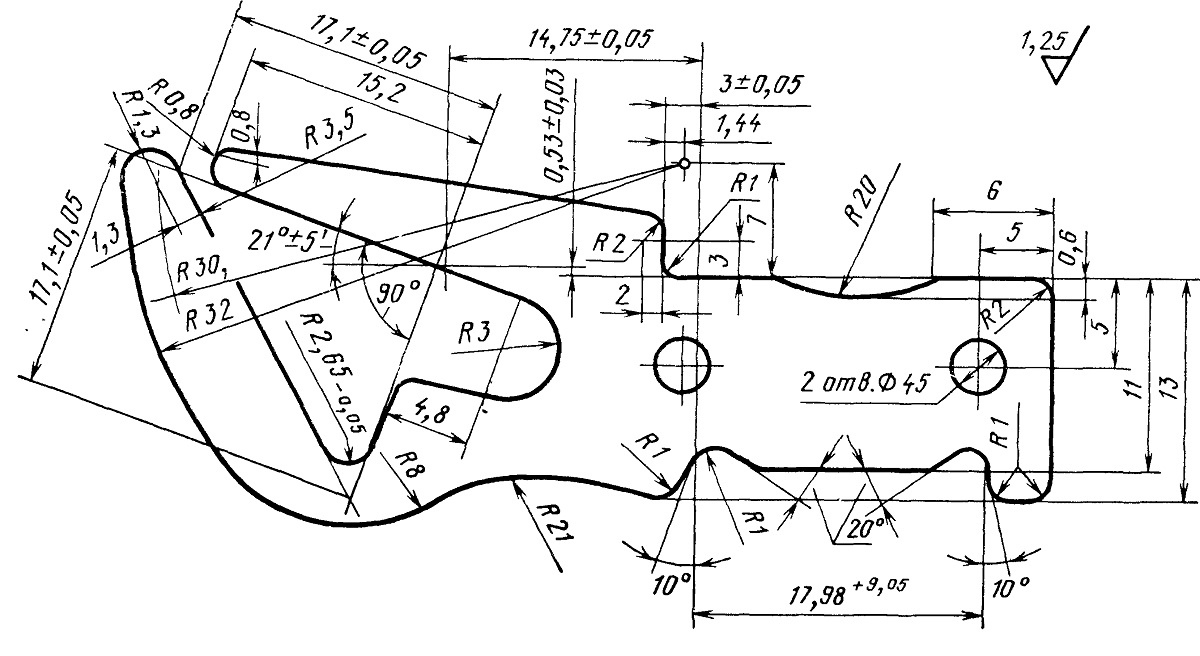

Рис. 12.3. Зуб батана
