11.13. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ РАСЧЕСЫВАЮЩЕГО БАРАБАНЧИКА ПНЕВМОМЕХАНИЧЕСКОЙ ПРЯДИЛЬНОЙ МАШИНЫ

Назначение и конструктивные особенности барабанчика пневмомеханической прядильной машины

Расчесывающий барабанчик предназначен для частичного распрямления, разрыхления и транспортирования ленты текстильного материала к крутильно-формирующей камере прядильного устройства. На барабанчик при работе действуют значительные динамические нагрузки. Частота вращения барабанчика 8000—12 000 мин-1. Основным элементом расчесывающего барабанчика является корпус (рис. 11.22), который покрывается пильчатой лентой, укладываемой в винтовой паз.

Материал и вид заготовки для барабанчика пневмомеханической прядильной машины

Корпус барабанчика изготовляют из прутка алюминиевого сплава Д16 (ГОСТ 21488—76) диаметром 70 мм.

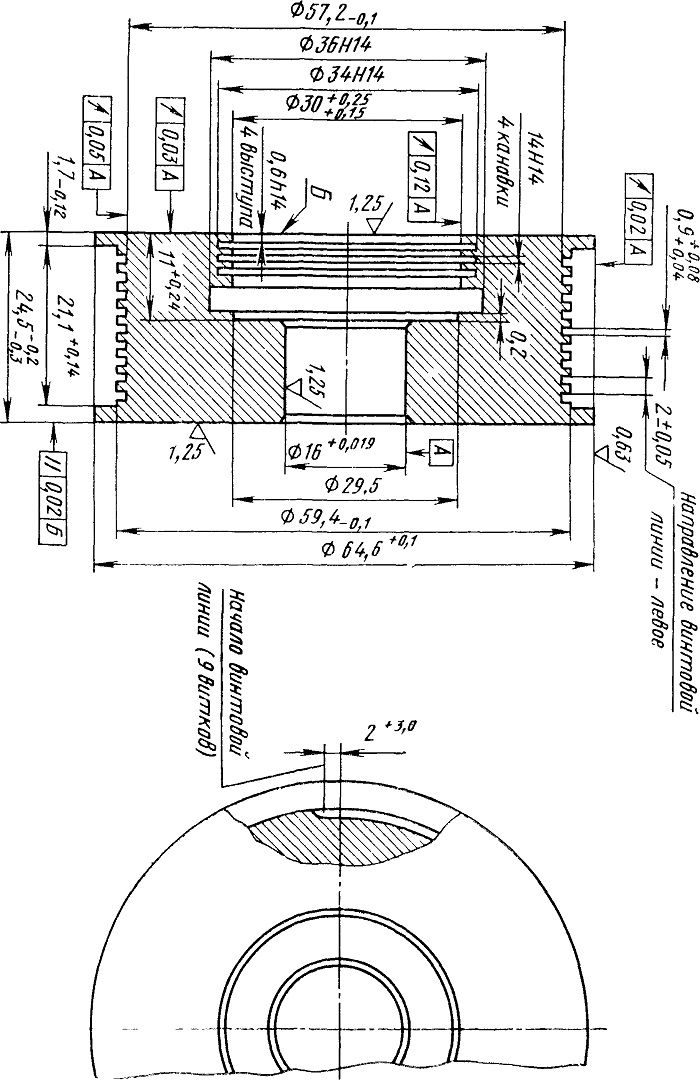

Рис. 11.22. Корпус расчесывающего барабанчика
