11.14. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ СЕПАРАТОРА ПРЯДИЛЬНОГО УСТРОЙСТВА ПНЕВМОМЕХАНИЧЕСКОЙ ПРЯДИЛЬНОЙ МАШИНЫ




Назначение и конструктивные особенности



 Сепаратор прядильного устройства (рис. 11.23), непосредственно используемый в процессе формирования и кручения пряжи, контактирует с волокнистым материалом.





Материал и вид заготовки сепаратора пневмомеханической прядильной машины



 Сепаратор изготовляют из тонколистовой стали 12Х18Н10Т (ГОСТ 5632—72) толщиной 1,4 мм. Лист разрезают на гильотинных ножницах на полосы шириной 166,5 и длиной 1000 мм. Из этих полос на эксцентриковом прессе последовательно вырубают 49 шайб 055Ы4Х05,7Н12, являющихся исходными заготовками. Не допускается после вырубки наличие царапин, забоин, вмятин и заусенцев. Для получения заданных параметров при дальнейшей обработке заготовки в штампе центральное отверстие предварительно калибруется разверткой до диаметра 6Н9 на вертикально-сверлильном станке. Гибка заготовки по радиусу R 100 с одновременной отбортовкой центрального отверстия производится в штампе на эксцентриковом прессе за две технологические операции.

На первой штамповочной операции наружный диаметр борта составляет 13,9 мм, внутренний 11,8 мм. После второй штамповочной операции наружный диаметр борта составляет 14-0,07 мм, диаметр отверстия 12,5Н12. Калибрование отверстия 012,5Н12 при штамповке на второй операции производится стальным шариком диаметром 12,7 мм.

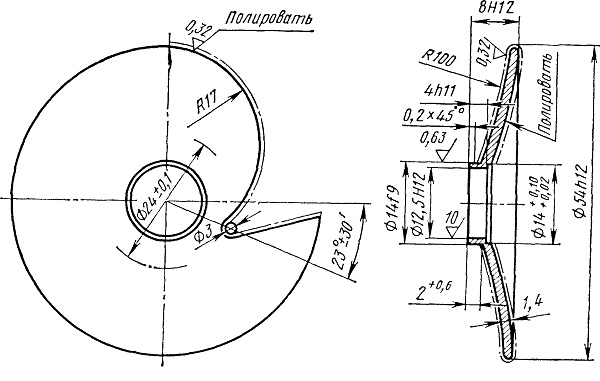

Рис. 11.23. Сепаратор
