ГЛАВА 12. ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ БЕСЧЕЛНОЧНЫХ ТКАЦКИХ СТАНКОВ

12.1. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЕТАЛЕЙ БОЕВОГО МЕХАНИЗМА ТКАЦКИХ СТАНКОВ СТБ

Боевой механизм ткацких станков СТБ значительно отличается от боевых механизмов челночных станков. Неподвижный конец торсионного вала (рис. 12.1) закреплен в шлицевой втулке неподвижной трубы и может перемещаться только при наладке механизма. При раскручивании торсионного вала перемещается гонок по направляющей и выступом ударяет по прокладчику (микрочелночку), который специальным механизмом периодически выставляется на пути гонка.

В зависимости от ширины заправки, частоты вращения главного вала и вида перерабатываемой уточной нити угол закручивания торсионного вала с помощью специального устройства можно изменять от 25 до 32°.

На станке СТБ используют прокладчики в виде стальной пластины с пружиной для захвата конца уточной нити. Небольшие размеры прокладчика утка (90x14X6,5 мм) и масса (0,04 кг) позволяют значительно повысить скорость прокладки утка.

Корпус прокладчика (рис. 12.2) представляет собой сварную пластину из двух половинок или цельнотянутую сплюснутую трубку с приваренным мыском, имеющую в сечении форму неравносторонней восьмигранной призмы. Передний конец корпуса — мысок имеет форму конуса и закруглен. Внутри корпуса двумя заклепками закреплена плоская пружина, оканчивающаяся захватами в виде губок.

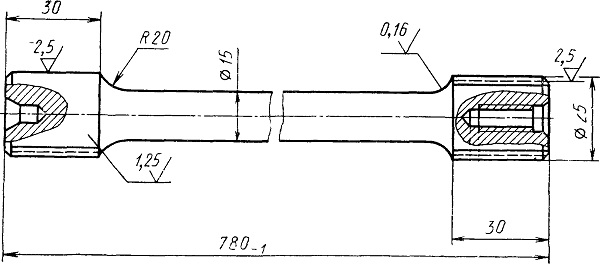

Рис. 12.1. Торсионный вал

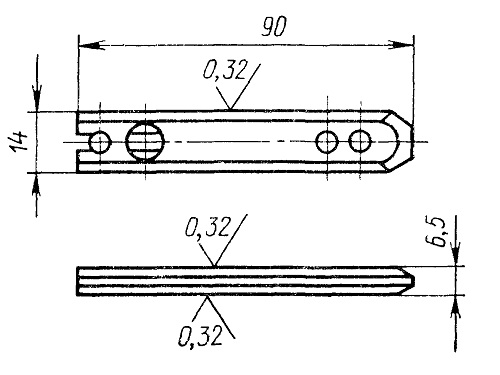

Рис. 12.2. Прокладчик утка
