11.8. ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ ГОЛОВНЫХ РАМ ПРЯДИЛЬНЫХ МАШИН

Изготовление головных рам прядильных машин

Технологическая последовательность обработки рам зависит от серийности производства и имеющегося оборудования. Механическая обработка рам весьма трудоемка.

При выполнении операций шлифования в качестве технологической базы для установки отливки рамы применяют плоскость ребер, а на последующих операциях — шлифованные плоскости и наружные боковые поверхности. Обработка рамы на заводах текстильного машиностроения обычно осуществляется на универсальном оборудовании: плоскошлифовальных станках, продольно-фрезерных, радиально-сверлильных, горизонтально-расточных и др. В качестве приспособлений используют установочные зажимные устройства (прихваты), а также различные накладные кондукторы.

Один из вариантов технологического маршрута механической обработки рам приведен в табл. 11.11.

На первых плоскошлифовальных операциях осуществляют подготовку баз для последующих механических операций. Сначала предварительно и окончательно шлифуют фигурные платики рамы и вторую сторону рамы (плоскость ребер). Деталь устанавливают на магнитную плиту. Инструментом является шлифовальный сегмент из черного карборунда твердостью СТ1—СТ2 и зернистостью 50—80. Затем производят фрезерование внутренних платиков на горизонтально-расточном станке. Инструментом служит торцовая фреза диаметром 160 мм с пластинками из твердого сплава ВК8.

Чтобы выдержать параллельность боковых сторон и их перпендикулярность к основанию фигурных платиков, последующую операцию выполняют на продольно-фрезерном станке. Боковые плоскости фрезеруют одновременно двумя фрезами диаметром 125 мм с пластинками из твердого сплава ВК8.

Фрезерование платиков плоскости основания и платиков верхней плоскости производят на горизонтально-расточном станке. Применение горизонтально-расточных станков целесообразно для получения заданного отклонения от перпендикулярности боковых сторон плоскости основания.

После этого производят обработку различных отверстий на радиально-сверлильных станках, что позволяет быстрее устанавливать, изменять и подводить инструмент к месту обработки.

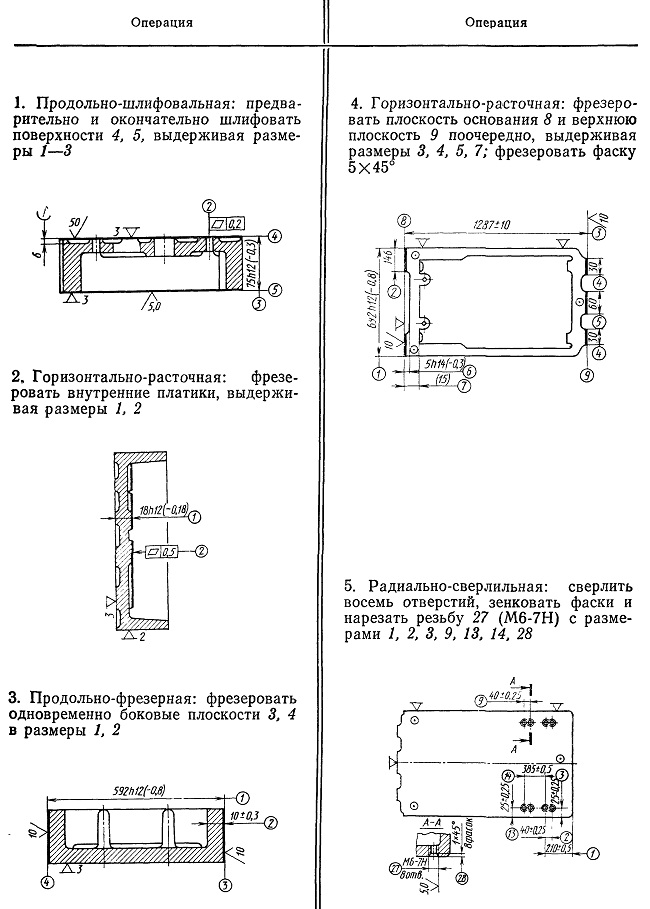

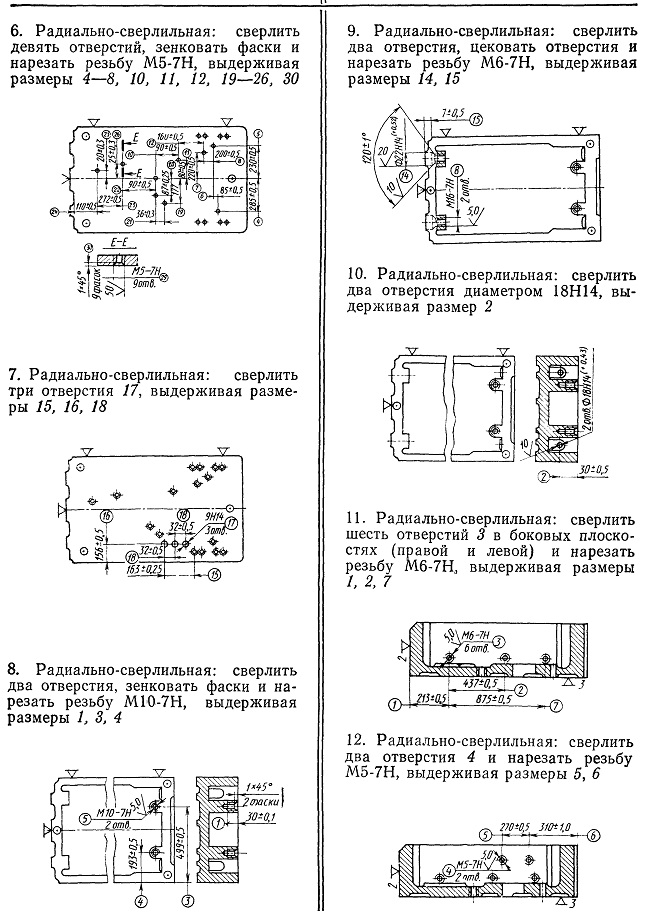

Таблица 11.11. Технологический маршрут механической обработки головных рам
