11.11. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПРЯДИЛЬНОГО
УСТРОЙСТВА ПНЕВМОМЕХАНИЧЕСКОЙ ПРЯДИЛЬНОЙ МАШИНЫ
Прядильное устройство, схема которого показана на рис. 11.20, является
основным элементом пневмомеханической прядильной машины БД 200-М69. В
состав устройства входят несколько механизмов, обеспечивающих выполнение
основных технологических операций: подачу ленты, разъединение волокон и
транспортирование их в формирующее устройство, формирование и кручение
пряжи. Подача исходного материала (ленты) осуществляется питающим
цилиндром 1 к расчесывающему барабанчику 2 с пильчатой гарнитурой,
предназначенному для разделения воло-кон и отделения их от основной
массы ленты. Барабанчик вращается на валу в подшипниках, расположенных в
цилиндрической обойме. Под действием центробежной силы волокна по
транспортирующему каналу падают в прядильную камеру 4.
Крутильно-формирующий механизм состоит из вращающейся на валу в
подшипниках камеры, сепаратора 5 и нитепроводящих деталей.
Сформированная пряжа выводится через отверстие в оси сепаратора в трубку
и далее подается на наматывающий механизм. Работа прядильного устройства
контролируется электрическим датчиком обрыва 5, расположенным в крышке
корпуса прядильного
устройства. Механизмы и детали прядильного
устройства смонтированы в корпусе, закрепленном на трубе-кожухе
червячного вала привода машины.
Прядильное устройство, включающее значительное количество механизмов и
деталей, требует высокой точности их изготовления, регулирования и
наладки. Важнейшими элементами конструкции прядильного устройства
являются крутильно-формирующая камера, расчесывающий барабанчик и
сепаратор.

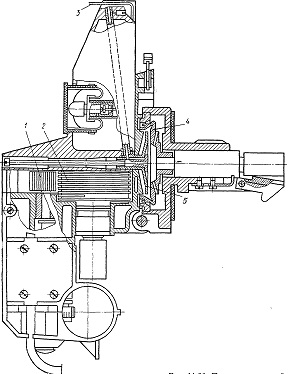

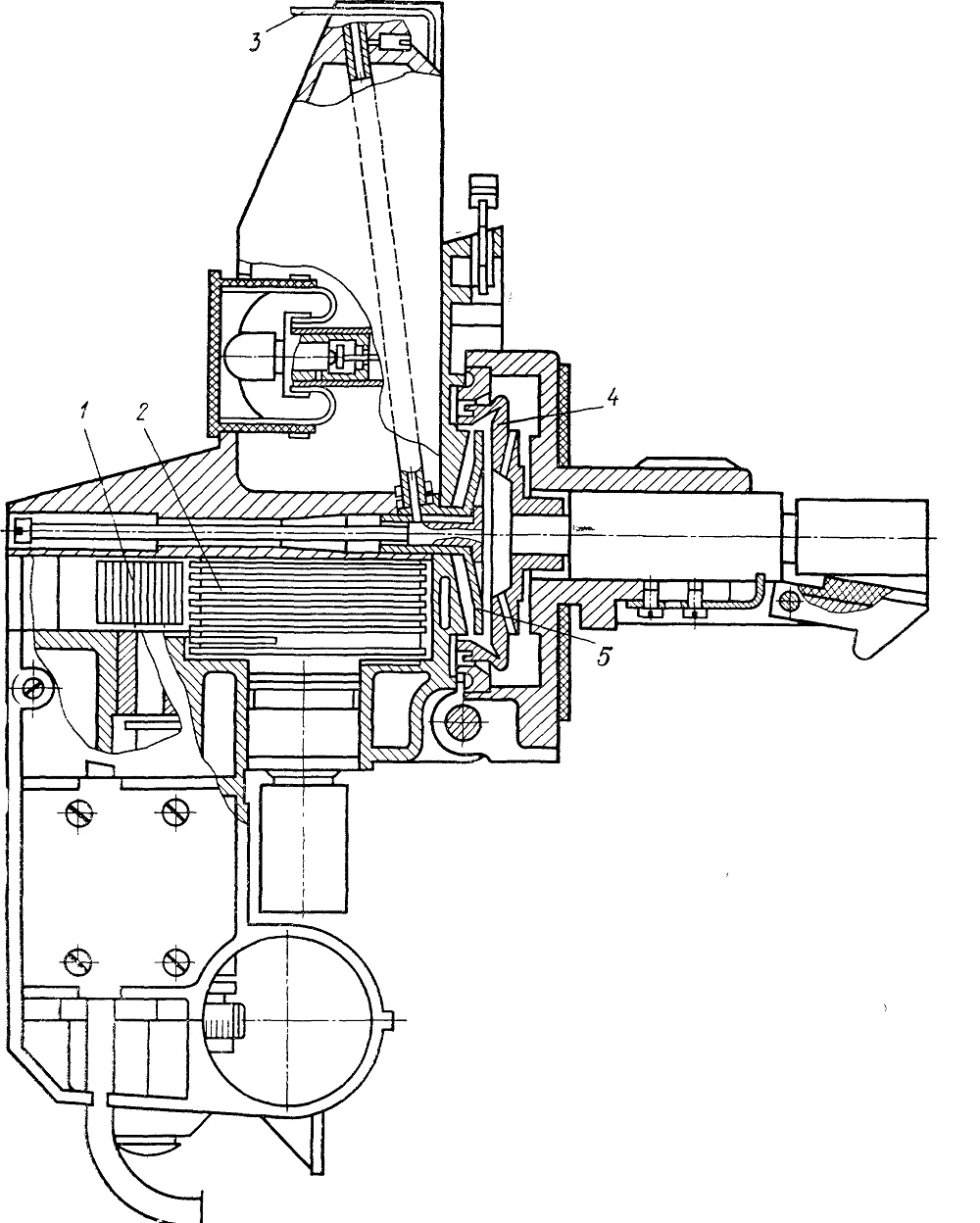

Рис. 11.20. Прядильное устройство
