11.10. ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ ЦИЛИНДРОВЫХ СТОЕК ВЫТЯЖНОГО ПРИБОРА



Назначение и типы цилиндровых стоек вытяжного прибора

 Цилиндровая стойка является основной деталью вытяжного прибора. Основное назначение стоек — поддерживать многоопорные линии вытяжных цилиндров. Вытяжные цилиндры, установленные шейками в гнездах цилиндровых стоек, приводятся в движение зубчатой передачей, находящейся в головной раме. Таким образом, цилиндровая стойка является как бы многорядным подшипником скольжения.
Конструкцию стойки изменяют в зависимости от количества размещаемых на ней вытяжных пар, условий изменения или неизменности разводок, количества разводок, угла наклона и других параметров. На рис. 11.18 показана цилиндровая стойка из чугуна, а на рис. 11.19 — из алюминия.

Цилиндровые стойки различаются между собой следующими показателями: размером от основания до центра шейки переднего цилиндра, диаметром гнезда под шейку переднего цилиндра, углом наклона 0,43; 0,50; 0,78 рад, шириной и числом гнезд для шеек цилиндров.

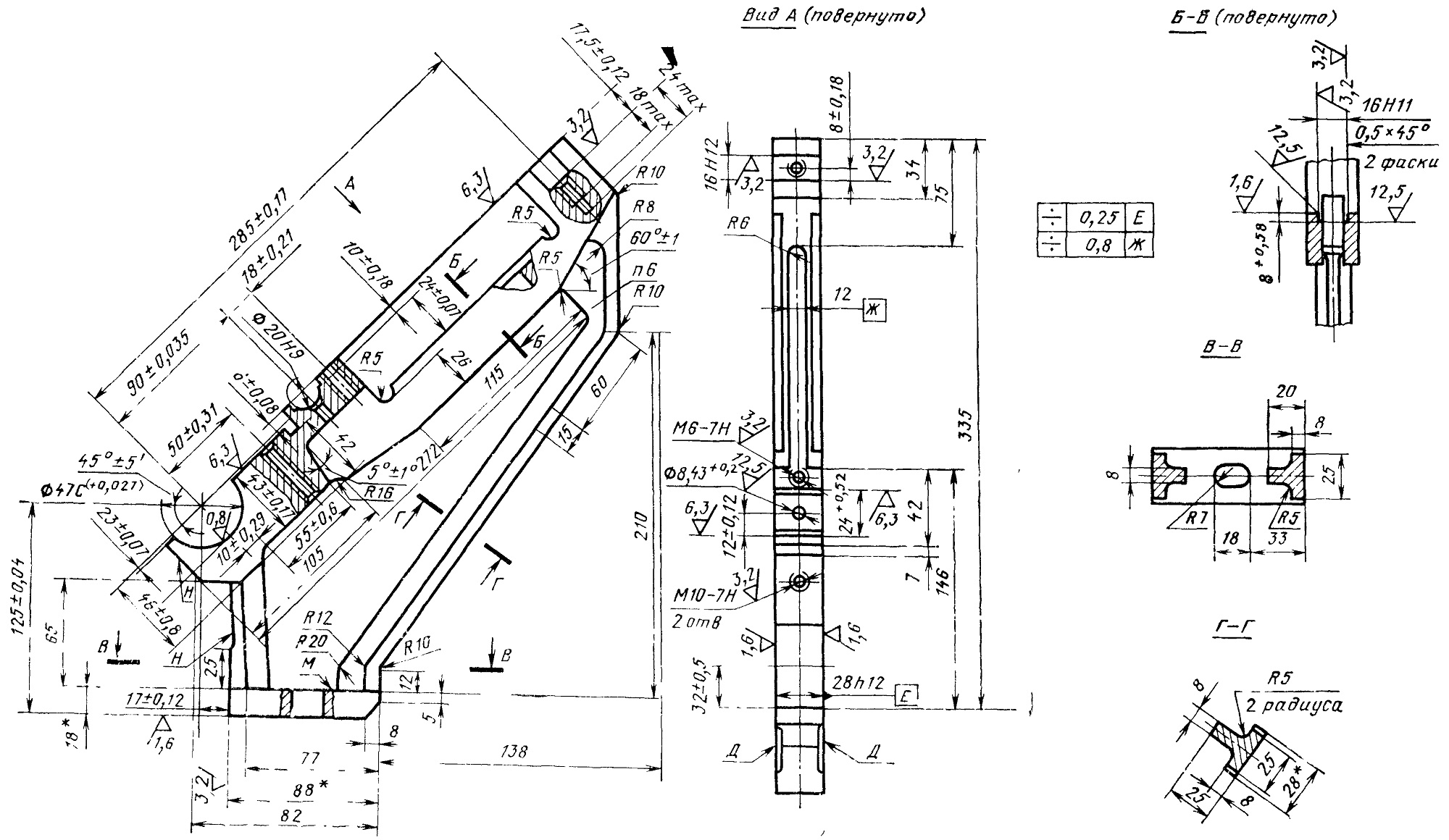

Рис. 11.18. Цилиндровая стойка из чугуна

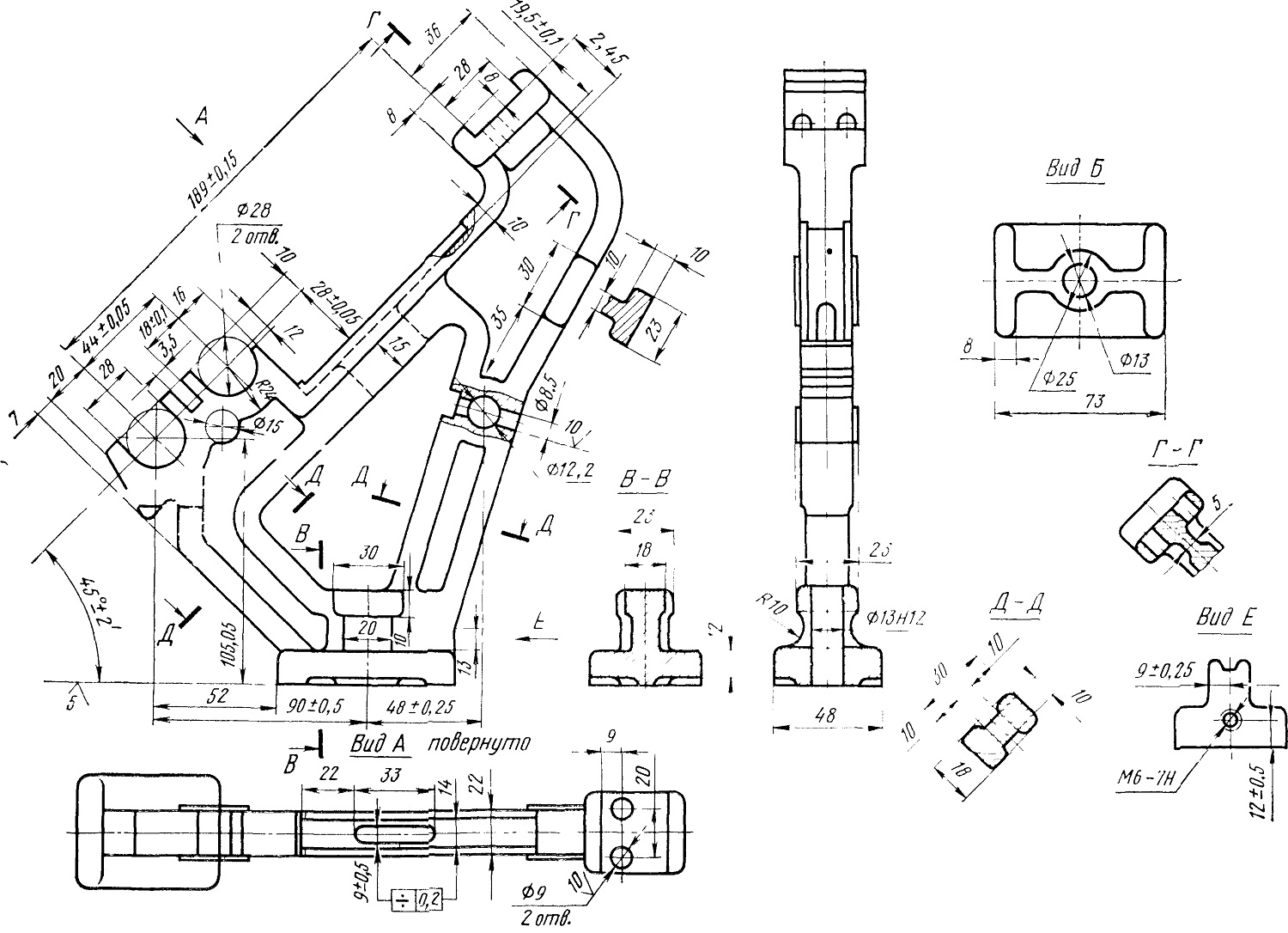

Рис. 11.19. Цилиндровая стойка из алюминиевого сплава
