Тормоза железнодорожных кранов
Ленточный тормоз железнодорожного крана ПК-ЦУМЗ-15
Чем больше угол охвата лентой тормозного шкива, тем больше сила
трения и тем меньшее усилие требуется при торможении. Для
обеспечения большего угла охвата ленту делают с
перекрещивающимися концами. Такая лента применена в тормозе
крана ПК-ЦУМЗ-15 (рис. 90).
|

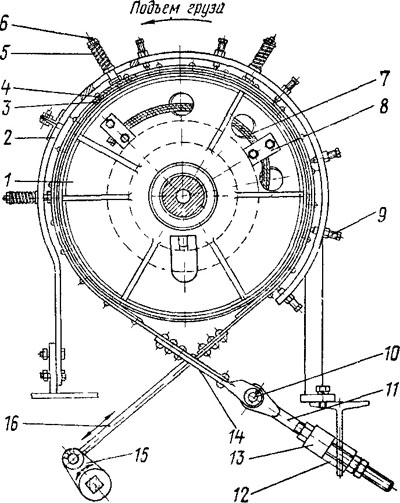

Рис. 90. Ленточный тормоз крана ПК-ЦУМЗ-15:
1 — диск тормозной; 2 — кожух; 3 — обкладка тормозная; 4 — лента
стальная; 5 — пружина; 6 — стойка; 7 — канат; 8 — планка прижимная; 9 —
винт-ограничитель; 10 — валик; 11 и 16 — тяги; 12 — упорная втулка; 13 —
кольцо промежуточное; 14 — проушина; 15 — рычаг
