Агрегат с продольным перемещением сортируемых бревен (рис. VII.12) включает приемную секцию 1, смонтированную на двух продольных понтонах 2 и 11, жестко соединенных по концам^ поперечными мостами, сортировочные 10 и сплоточные 5 ячейки, расположенные в пространстве между поперечными понтонами 7. Вдоль агрегата, опираясь на поперечные понтоны, проходит несколько (от четырех до восьми) продольных транспортеров 8 и 12, концы которых на участке приемной секции уходят в воду под углом 15° к горизонту. Работа агрегата проходит следующим образом. В приемной секции на погруженные в воду хоботы продольных транспортеров подаются бревна, подлежащие сортировке. При выходе бревна из воды, во время его движения по смотровому участку транспортера оператор определяет его качество и нажатием соответствующей кнопки на пульте адресует в определенную ячейку. Когда бревно достигает заданной ячейки, следящая система, контролирующая движение бревна на транспортере, включает автоматические сбрасыватели этой ячейки и бревно сбрасывается с транспортера.

Рабочие места операторов-сортировщиков и пульты управления расположены в служебном помещении 3, установленном на приемной секции агрегата. Служебное помещение возвышается над продольными транспортерами и обеспечивает хороший

обзор операторам. В начале горизонтального участка на каждом транспортере установлен автокубатурник, который определяет объем проходящих по транспортеру бревен. Сигналы об объеме автокубатурник передает на счетчик объемов той сортировочной ячейки, в которую оператор адресовал данное бревно. После сброса в сортировочную ячейку 5—6 м3 лесоматериалов по сигналу счетчика объемов данной ячейки автоматически включается нагнетатель, который передвигает по воде эту порцию бревен в сплоточное устройство данной ячейки. Когда в сплоточное устройство нагнетателем будет подана последняя порция бревен для образования из них пучка, по сигналу счетчика импульсов данной секции автоматически включится механизм выравнивания торцов бревен, а затем последовательно механизм сжатия бревен в пучок и механизм обвязки.

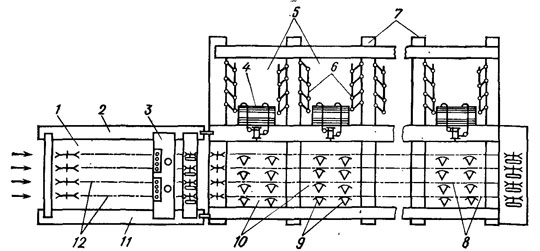

Рис. VII.12. Схема сортировочно-сплоточного агрегата с продольным перемещением сортируемых лесоматериалов:

1—приемная секция; 2, 11 — продольные понтоны; 3 — служебное помещение операторов; 4 —сплоточное устройство; 5 — сплоточные ячейки; 6 — уравнители многорядной щети; 7 —поперечные понтоны; 8 — продольные сортировочные транспортеры; 9 — автоматические сбрасыватели бревен; 10 — сортировочные ячейки; 12 — приемные продольные транспортеры

Сплоточное устройство секции представляет собой машину типа «Нева», работающую в автоматическом режиме. Краткое описание этой машины дано в § 1 настоящей главы. Производительность агрегата определяется числом и производительностью установленных на нем продольных транспортеров.
