Принципиальная схема устройства для автоматического учета сортируемых лесоматериалов





Принципиальная схема устройства для автоматического учета сортируемых лесоматериалов показана на рис. VII.14. Объем, бревна определяется в процессе его движения на наклонном разделительном транспортере по срединному диаметру. Функцию датчика диаметра выполняет фотоствор датчика поступления бревна на наклонный разделительный транспортер. Датчик диаметров предназначен для преобразования величины срединного (на половине длины бревна) диаметра в электрический сигнал, длительностью равный времени перекрытия бревном светового луча, направленного от осветителя к светоприемнику. Для преобразования сигнала датчика в единицы объема служит кодовый диск. На диск нанесена кодовая , маска, представляющая собой серию отверстий, расположенных по концентрической окружности с интервалами, соответствующими применяемой формуле объема. Диск приводится во вращение от вала транспортера, причем за время прохождения цепями транспортера пути, равного шагу несущих крюков, диск совершает один оборот. При вращении диска кодовая маска пересекает луч считывающей фотопары, на выходе которой вырабатываются электрические импульсы, каждый из которых соответствует 0,01 м3. Кодирующий диск вращается синхронно с движением транспортера. Относительно приводного вала диск устанавливают так, чтобы начало кодовой маски пересекало луч считывающей фотопары в момент встречи опорной поверхности несущих крюков с лучом датчика диаметров на наклонном разделительном транспортере. С этого момента может начинаться (при очень толстом бревне) учет диаметра, а следовательно, и объема бревна, пересекающего фотоствор датчика диаметров. Бревно, двигаясь по наклонному участку разделительного транспортера, перекрывает луч фотоэлектрического датчика диаметров от момента встречи с ним передней кромки бревна до момента выхода за предел луча- задней кромки или, что то же, до момента пересечения луча опорной поверхностью несущих крюков. Путь, проходимый бревном за время перекрытия луча, равен срединному диаметру бревна.

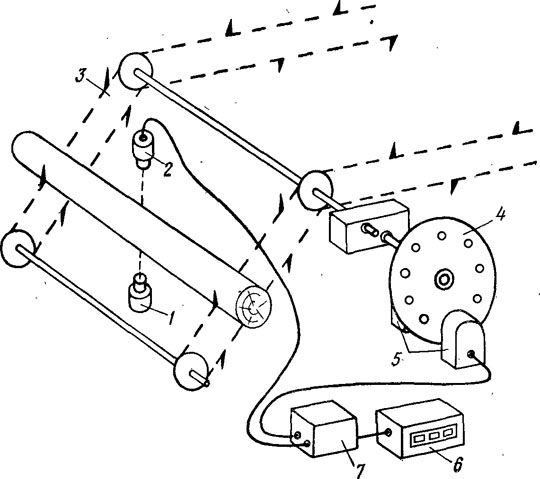

Рис. VII.14. Схема автоматического учета лесоматериалов:
1 — осветитель; 2 — светоприемник; 3 — разделительный транспортер; 4 —Диск с кодовой маской; 5 — считывающая фотопара; 6 — регистрирующий счетчик; 7 — схема совпадения






При перекрытии луча бревном на выходе датчика диаметра появляется сигнал, открывающий схему совпадения. С этого момента на счетчик объема поступают импульсы с той части кодовой маски, которая проходит мимо считывающей фотопары за время перекрытия бревном створа датчика диаметров. К считывающей фотопаре подключается счетчик объема той сплоточной секции, в которую адресовано измеряемое бревно; подключение происходит в момент пересечения бревном фотоствора датчика диаметров.

При заполнении сплоточной люльки бревнами в объеме равном объему, заранее установленному на счетчике оператором-фактуровщиком, замыкаются контакты счетчика и выдается сигнал на обвязку пучка. Информацию о числе бревен вырабатывает фотоствор датчика диаметров и передает ее на счетчик числа бревен соответствующей сплоточной секции. Команду на периодическое поджатие бревен в сплоточной секции вырабатывает реле счетчика импульсов, сигналы на которое приходят одновременно с сигналами на счетчик числа бревен данной секции.

Система резервирования сплоточных секций предназначена для автоматического, без участия оператора-сортировщика, переключения потока бревен определенного сортимента в свободную сплоточную секцию при наполнении этим сортиментом одной из работающих секций. На агрегате из шести сплоточных секций под одновременной загрузкой соответствующими сортиментами находятся только пять, а одна секция является резервной. При наполнении какой-либо из пяти работающих секций направляемый в нее поток бревен определенного сортимента автоматически переводится в резервную секцию, а в заполненной секции без остановки агрегата производится обвязка пучка и вывод его за пределы агрегата. Освободившаяся от пучка секция становится резервной до тех пор, пока не наполнится какая-либо из пяти работающих. Оператора-сортировщика не касается, в какой именно сплоточной секции накапливается в данный момент тот или другой сортимент. На пульте имеется пять кнопок, за каждой из которых закреплен определенный сортимент; поэтому оператор-сортировщик адресует бревна данного сортимента всегда нажатием только одной кнопки, закрепленной за этим сортиментом.

Учет объема и количества бревен, поступивших в ту или Другую сплоточную ячейку, отражается на другом пульте —
У фактуровщика, оформляющего товарный документ на каждый выходящий из агрегата пучок. На пульте фактуровщика Имеется световое табло, на котором непрерывно отражается информация контрольно-индикаторного блока системы о распре-, Делении сортиментов по сплоточным секциям и о резервной секции. Момент наполнения какой-либо сплоточной секции Сражается на световом табло и сопровождается дополнительно



звуковым сигналом, по которому фактуровщик снимает показания счетчиков объема и количества бревен в наполненной секции. На пульте фактуровщика смонтирован ключевой коммутатор, позволяющий оператору при необходимости вручную переключать поток бревен в резервную секцию. В редких случаях, когда произойдет одновременное наполнение двух сплоточных секций, система резервирования автоматически останавливает сортировочный транспортер. Схема блока управления системы резервирования построена на релейных и полупроводниковых элементах, она удобна в эксплуатации, проста и надежна.

Сортировочно-сплоточный агрегат болре эффективно работает при сортировке лесоматериалов одной длины, поэтому в составе поточной линии рейда предусматривают предварительное разделение лесоматериалов длиной 6,5 и 4,5 м. Сменная производительность агрегата 1500 м3.
