Кабельные краны применяют для разгрузки пачек хлыстов и деревьев с лесовозного транспорта, создания их запасов в объеме 1000—2500 м3 и подачи к раскряжевочным или сучкорезным установкам.

Наибольшее распространение получил кабель-кран КК-20 (рис. IV. 16, а и б) с жестким креплением несущего каната. Он состоит из четырех мачт, двенадцати якорей, канатноблочной системы, двух грузовых тележек, соединенных между собой поперечиной, оттяжек мачт, двух лебедок и других вспомогательных устройств.

Мачты крана деревянные, с коробчатыми оголовками на вершинах. Вершины каждой из двух мачт стянуты двумя несущими канатами диаметром 35 мм, которые через переходные муфты крепятся к деревянным или бетонным якорям. Мачты опираются на бетонные или лежневые фундаменты и удерживаются в вертикальном положении растяжками из каната диаметром 27,5 мм. Для крепления каждой пары мачт используют четыре якоря, -два для основных оттяжек и два для боковых. Несущий канат крепится четырьмя якорями. Основные оттяжки располагаются под углом 3,14/3 или 3,14/4 рад (30 и 45°) к горизонту. Несущие канаты натягивают двумя восьмикратными полиспастами.

На верхних оголовниках мачт имеются по две желобчатые канавки, на которые опираются несущие канаты. На боках оголовника закреплены серьги для присоединения концов растяжек. Две ходовые грузовые тележки 1 перемещаются по четырем несущим канатам 2 тяговыми канатами 3, приводимыми в движение барабаном лебедки 4. Груз поднимается канатом 5, который приводится в движение барабаном лебедки 6. Тяговый канат охватывает несколькими витками барабан лебедки 4 таким образом, что ветви а' набегают на барабан сверху, а ветви а снизу, что и обеспечивает реверсивное движение тележки.

Тяговый канат огибает направляющие нижние 8 и верхние 7 блоки на мачтах 9 и закрепляется обоими концами с двух сторон к грузовой тележке. Изменение направления движения тележек достигается реверсом барабана лебедки 4. На барабанах лебедок 4 и 6 симметрично расположены канаты для управления обеими тележками (на рис. IV. 16, б приведена схема для управления одной тележкой).

Лебедка для подъема груза и лебедка для перемещения грузовой тележки имеют одинаковое устройство и развивают тяговое усилие до 47 кН. Питание крана производится от сети переменного тока напряжением 380—220 В.

Краном управляют со стационарного или выносного пульта. Выносной пульт управления подключается к стационарному пульту при помощи универсальных переключателей.

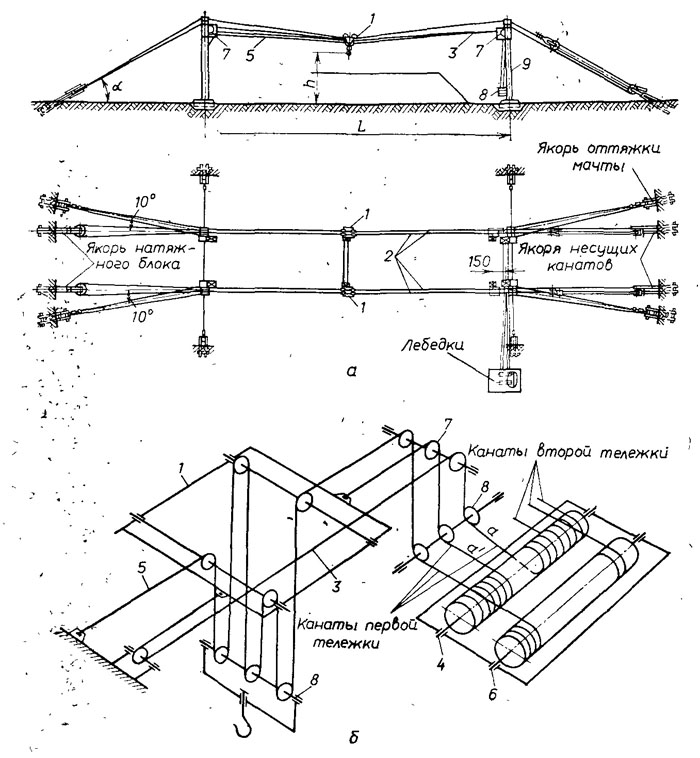

Рис. IV. 16. Кабель-кран КК-20: а — общий вид; б — кинематическая схема запасовки канатов
