Фрезерный станок с шипорезной кареткой ФШ-4

Фрезерный станок с шипорезной кареткой ФШ-4

Фрезерный станок с шипорезной кареткой ФШ-4 является модификацией станка Ф-4 (рис. 165). Он предназначен для выполнения разнообразных фрезерных работ по плоскости и профилю и для простых шипорезных работ. Основные части станка: неподвижный стол, установленный нз станине, шпиндельная бабка со шпинделем, перемещаемая по направляющим станины в вертикальном направлении, и шипорезная каретка. Шпиндель имеет правое вращение, которое применяется при шипорезных работах, и левое — при фрезерных работах.

Прямолинейные детали фрезеруют с помощью направляющей линейки. Обрабатываемая заготовка кладется на стол вплотную к линейке, которая может быть закреплена на каретке под нужным углом к направлению движения, а сверху закрепляется прижимом. Обработка криволинейных деталей производится по шаблону, прижимаемому к кольцу, установленному в столе.

Для зарезки шипов обрабатываемую деталь укладывают на столе шипорезной каретки, закрепляют прижимом и перемещают к режущему инструменту вместе с кареткой. При наличии трехступенчатого привода шпинделя станок может работать со скоростью 3000 об/мин, когда производится зарезка шипов, и со скоростью 6000—8000 об/мин, когда выполняется фрезерование.

Станок снабжен необходимым ограждением и стружкоприемником.

Рис. 165. Фрезерный станок ФШ-4 (с шипорезной кареткой):
а — общий вид: 1 — прижим, 2 — рукоятка прижима, 3 — верхняя направляющая, 4 — опорная линейка каретки, 5 — шипорезная каретка, б —опорный ролик кронштейна каретки, 7 — нижняя направляющая, 8 — шпиндельная насадка, 9 — механизм настройки шпинделя по высоте, 10 — шпиндель;
б — кинематическая схема

Рис. 166. Ножи и закрепление их на фрезерном станке: а — для выборки профиля и фальца в горбыльках оконных переплетов; б — для выборки профиля и фальца в горбыльках брусков для форточек; в —-для снятия профилей плинтусов, наличников, поручней и отливов; г — закрепление ножа в муфтах фрезерного станка: 1 — гайка, 2 — муфты, 3 — нож

На спаренном фрезерном станке с удлиненной кареткой выбирают фальцы и зачищают кромки в оконных переплетах и дверных полотнах за один проход. Для этого два фрезерных станка устанавливают на прямоугольной раме из швеллеров. Между станками расположена металлическая конструкция из

двух направляющих уголков, по которым перемещается каретка с дверным полотном. Один фрезерный станок закреплен на раме неподвижно, а второй с помощью двухзаходного винта может перемещаться вдоль рамы. Это обеспечивает обработку изделий шириной от 75 до 85 см. Производительность станка за смену составляет 600 м2 дверей или рам.

Вставляя в зажимные муфты и фрезерные головки, насаженные на вал фрезерного станка, разнообразные ножи (рис,166), можно выбирать профиль и фальцы в горбыльках оконных переплетов, шпунты и четверти в дверных и оконных коробках и разнообразные профили для плинтусов, наличников и поручней.

Для выборки проушин на фрезерном станке служит приспособление, состоящее из 3—4 круглых пил небольшого диаметра, не выше 150—160 мм, но обязательно одинакового размера, соединенных вместе и закрепленных на валу фрезерного станка (рис. 167).

Для выборки шпунта на фрезерном станке пользуются кольцевым ножом.

Во избежание несчастных случаев короткомерные детали следует подавать на режущий инструмент при помощи колодки.

Применение прижимного устройства и деталеприемника конструкции Б. К. Нечунаева (рис. 168) дает возможность станочнику работать на фрезерном станке без подсобного рабочего, помощь которого необходима лишь при фрезеровании деталей длиной более 2—3 м.

Для механизации подачи заготовки при прямолинейной обработке на фрезерном станке применяют приставные универсальные автоподатчики. Автоподатчик УПА-3 можно установить вертикально, горизонтально или под углом к столу и направляющей линейке (рис. 169).

Рис. 167, Приспособления, устанавливаемые на фрезерном станке:
а — для выборки проушин: 1 — циркульные пилы, 2 — вал Фрезерного станка, 3 — обрабатываемая деталь, 4 — стол фрезерного станка; б — кольцевой нож для выборки шпунта

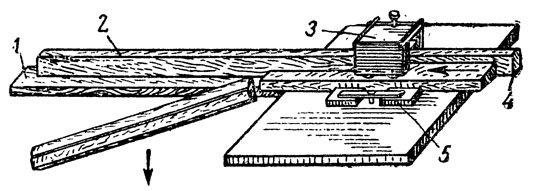

Рис. 168. Деталелриемник к фрезерному станку:
1 — деталеприемнпк, 2 — выходной брусок, 3 — верхний при жим-ограждение, 4 — входной брусок направляющей линейки 5 — боковой прижим

Рис. 169 Установка автоподатчика на фрезерном станке:
1 — изделие, 2 — направляющая линейка, 3 — рукоятка для фиксации положения корпуса автоподатчика по высоте, 4 — колонка, 5 — маховичок для настройки автоподатчика по высоте, 6 — шпиндель, 7 — корпус автоподатчика, 8 — электропровод, 9 — электродвигатель, 10 — стол, 11 — подающие ролики
