ОБЖИГ ИЗВЕСТНЯКА ВО ВРАЩАЮЩИХСЯ ПЕЧАХ

Горелочные устройства вращающихся печей при обжиге известняка - часть 1

 Для подачи во вращающуюся печь топлива и обеспечения необходимых условий для его сжигания применяют горелочные устройства (форсунки, горелки), придающие факелу необходимое направление и форму. От характеристики факела зависит длина зоны обжига и ее положение в

лечи. С удлинением факела зона обжига также удлиняется и смещается в глубь печи. Ориентировочно принято считать, что длина зоны обжига равна половине длины факела.

При сжигании газообразного топлива применяют горелки низкого и среднего давления.

Во вращающихся известеобжигательных печах используют, в основном, двухканальные горелки низкого давления (рис. 96). В двухканальной горелке по внутренней трубе (каналу) 7 через патрубок 1 подается газ (давление

0,2—0,5 кГ/см2), по внешнему (кольцевому) 6 через патрубок 4 вводится при помощи вентилятора воздух давлением
160—250 мм вод. ст.

В сопле горелки (в газовом или воздушном каналах) установлены спиралеобразные завихрители 9, способствующие более интенсивному перемешиванию топлива и газа. Положение кон-фузора 8 горелки изменяют при помощи механизмов 2 и 3.

Воздух подается в горелку в количестве 15—30% от общего расхода. Расход воздуха в горелку регулируют шибером 5. Скорость истечения газа составляет 40—75 м/сек, воздуха — 30—60 м/сек.

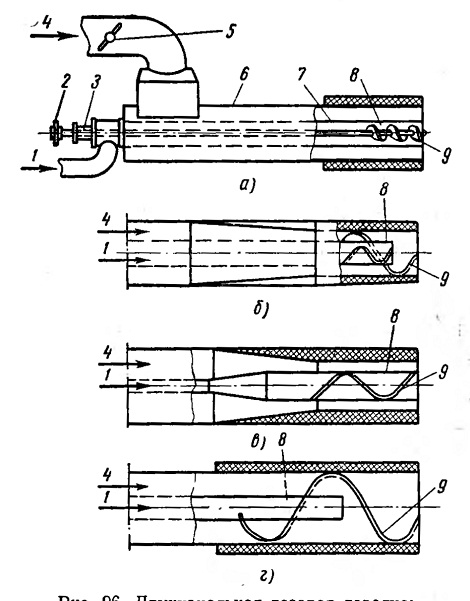

Рис. 96. Двухканальная газовая горелка:
а, б, в, г—варианты; 1 — патрубок для ввода газа, 2 и 3 — механизмы регулирования горелки, 4 — патрубок для ввода воздуха, 5 — регулирующий шибер, 6 — кольцевой патрубок, 7 — внутренняя труба, 8 — конфузор, 9 — спиралеобразный завихритель
