Теплообменник шахтного типа

УСТРОЙСТВО И РАБОТА ЗАПЕЧНЫХ ТЕПЛООБМЕННИКОВ В ПРОИЗВОДСТВЕ ИЗВЕСТИ - ЧАСТЬ 2

Теплообменник шахтного типа (рис. 94) состоит из футерованного огнеупорным кирпичом цилиндрического стального кожуха 14, наружной 6 и внутренней 7 цилиндрических решеток, загрузочной коробки 11 и выгрузочной воронки 15 с кареточным питателем 4.

Решетки, выполненные в виде набора конических жалюзи, изготовлены из жаропрочной стали. В верхней части загрузочной коробки установлены датчики 12 указателя уровня. В верхней части корпуса теплообменника предусмотрены два предохранительных взрывных клапана 19. Для обслуживания тепло-обменнйка в его корпусе устроены контрольные отверстия 5 и 8.

Известняк фракции 20—50 мм загружается в загрузочную коробку 11 шахтного подогревателя при помощи скипового подъемника. Из нижней части 10 загрузочной коробки .под действием собственного веса известняк опускается в кольцевое пространство между решетками 6 и 7 и из него в выгрузочную воронку 15. Установленный под воронкой питатель 4 равномерно выгружает из теплообменника подогретый до температуры 600—
525°С известняк и направляет его в питательную течку 3 вращающейся печи.

Выходящие из печи 2 газы проходят пылеосадительную камеру 1 и через ее коническую часть 18 поступают в кольцевую камеру 20 теплообменника с температурой 700—750° С. Газы входят в камеру через цилиндрические патрубки 17, снабженные шиберами 16. Из камеры 20 газы проходят в камеру 21, отдавая часть своего тепла находящемуся в кольцевом слое материалу и охлаждаясь при этом до температуры 430—450° С. Газы удаляются из теплообменника через верхнюю часть 13 внутренней решетки и патрубок 9.

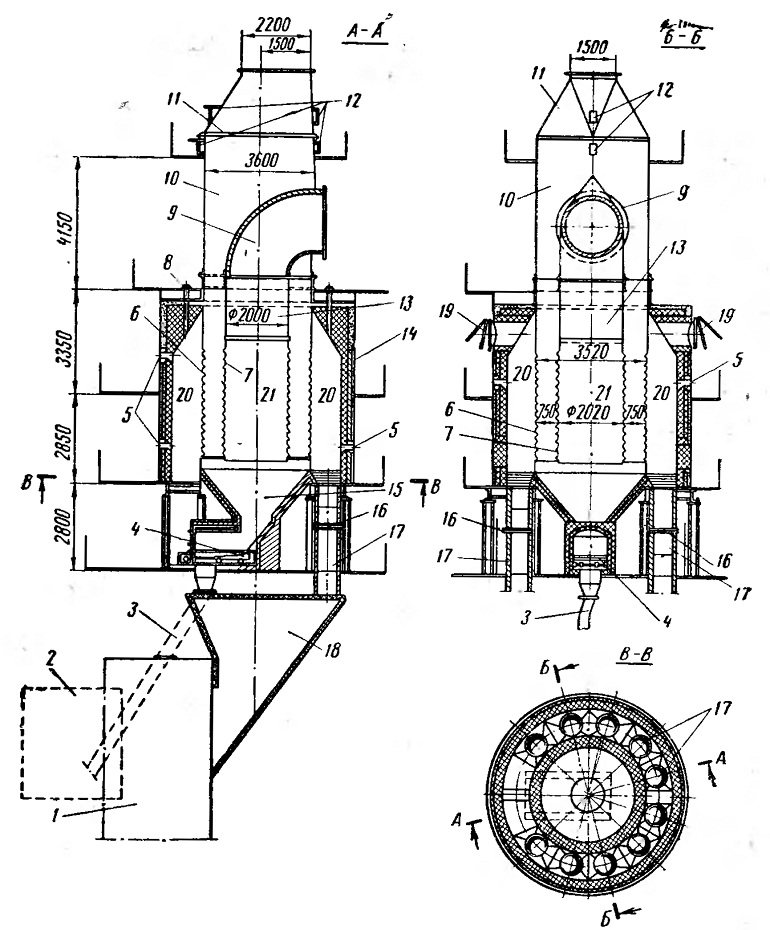

Рис. 94. Теплообменник шахтного типа:
1 —пылеосаднтельная камера, 2 — вращающаяся печь, 3 — течка сырья, 4—кареточный питатель, 5 и 8 — контрольные отверстия, 6 и 7 — наружная и внутренняя решетки, 0 — патрубок, 10—нижняя часть загрузочной коробки, 11 — загрузочная коробка, 12 — датчики указателя уровня материала, 13 — верхняя часть решетки, 14 — кожух, 15 — выгрузочная воронка, 16 — шибер, 17 — патрубок, 18 — коническая часть пылеосадительной камеры, 19 — взрывные клапаны, 20 — кольцевая камера горячих газов, 21 — камера охлажденных газов
