УСТРОЙСТВО И РАБОТА ВРАЩАЮЩИХСЯ ПЕЧЕЙ С
ВНУТРЕННИМИ ТЕПЛООБМЕННЫМИ УСТРОЙСТВАМИ В ПРОИЗВОДСТВЕ ИЗВЕСТИ - ЧАСТЬ 3

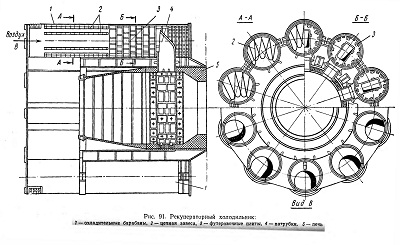

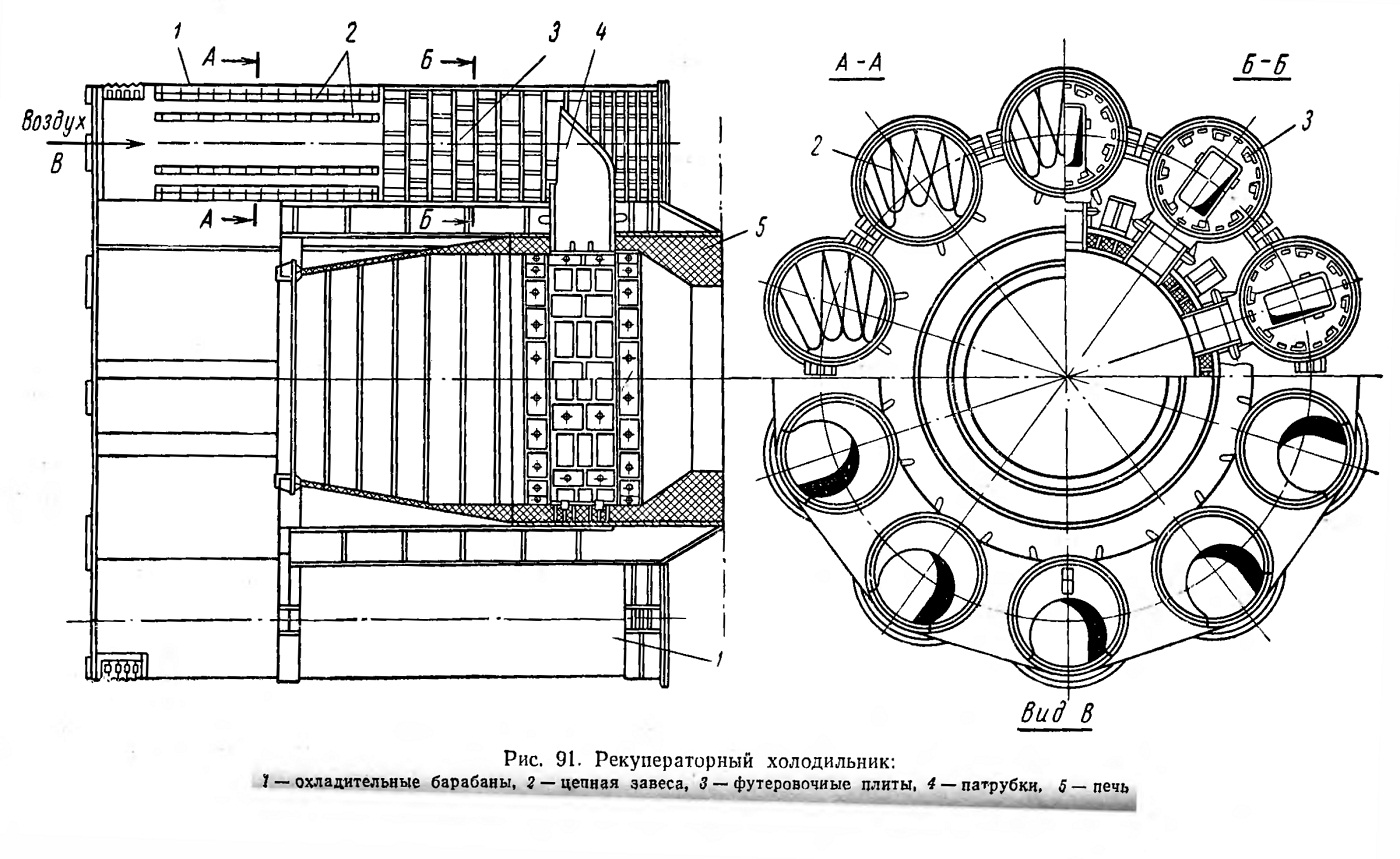

Рис. 91. Рекуператорный холодильник:
охладительные барабаны, 2 — цепная завеса, 3 — футеровочные плиты. 4 —
патрубки, 5 — печь
Многобарабанный (рекуператорный) холодильник (рис. 91) состоит из
10—12 охладительных барабанов 1, расположенных вокруг горячего конца
печи 5 и сообщающихся с ней посредством патрубков 4, через которые
известь выходит из печи в холодильник, а нагретый вторичный воздух
поступает из холодильника в печь.
Горячая часть каждого барабана футерована плитами 3 из жароупорного
чугуна. Поверхность плит снабжена выступами, способствующими движению
извести и улучшению ее теплообмена с воздухом.
Остальная часть барабанов вместо плит снабжена цепной завесой 2 (или
металлическими полками), повышающей скорость охлаждения материала.
Преимуществами рекуператорного холодильника по сравнению с
однобарабанным являются меньшие габариты и низкая стоимость, а
недостатком — более высокая температура выходящей из него извести
(250—300°С), т. е. меньшая тепловая эффективность.
В известеобжигательных вращающихся печах применяют преимущественно
жидкое и газообразное топливо.
Применение пылевидного твердого топлива менее эффективно и часто
сопровождается образованием сваров в зоне обжига печи.
При сжигании топлива во вращающейся печи к горело ч-ному устройству
предъявляются следующие требования: большая единичная мощность горелки;
высокая температура, дальнобойность факела и возможность регулирования
его длины.
Устройство и работа форсунок и горелок приведены на стр. 207—211.
Основные характеристики длинной вращающейся печи приведены в табл. 7.

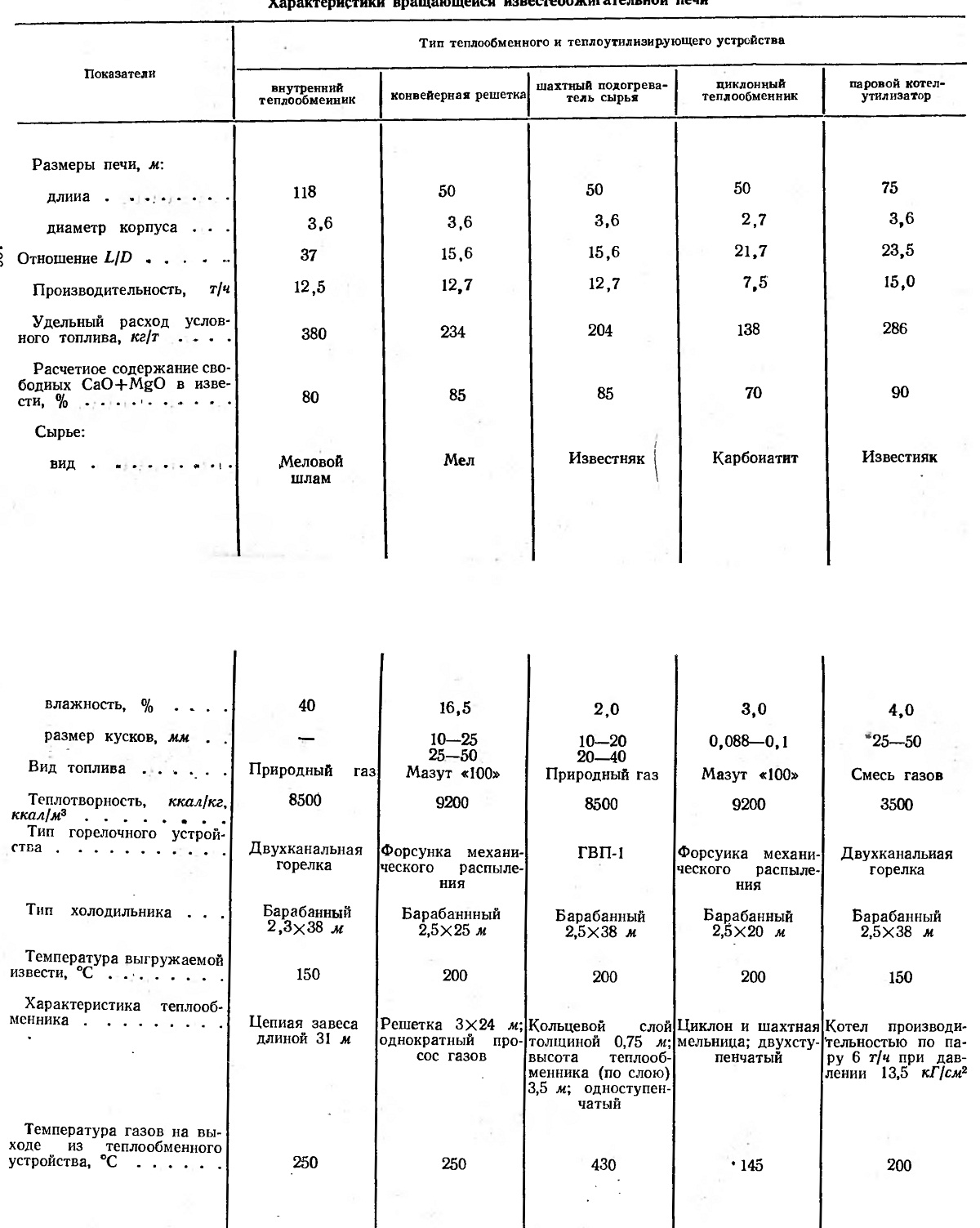

Таблица 7
Характеристики вращающейся известеобжигательной печи
