Ячейковый металлический теплообменник

УСТРОЙСТВО И РАБОТА ВРАЩАЮЩИХСЯ ПЕЧЕЙ С ВНУТРЕННИМИ ТЕПЛООБМЕННЫМИ УСТРОЙСТВАМИ В ПРОИЗВОДСТВЕ ИЗВЕСТИ - ЧАСТЬ 2

Ячейковый металлический теплообменник (рис. 89) из жаропрочной стали (или жаропрочного чугуна) надежен по конструкции и эффективен в теплотехническом отношении. Он состоит из полок 1, шарнирно соединенных с башмаками 2, которые приварены к корпусу печи 3. Теплообменник делит поперечное сечение печи на секции (ячейки), в которых интенсивность отдачи тепла от газов к материалу значительно увеличивается.

Ячейковый теплообменник имеет длину 10—12 м. Он позволяет снизить температуру газового потока на 200—250° С, а температуру материала .повысить от 100—150 до 500—550° С. Теплообменник устанавливают на таком расстоянии от холодного конца печи, где материал имеет нулевую влажность.

Для надежной работы теплообменников во вращающейся печи необходимо при монтаже тщательно выполнять узлы крепления их к корпусу печи и теплоизоляцию корпуса. Положительные результаты достигнуты при футеровке зоны установки ячейкового металлического теплообменника армированным жаропрочным бетоном следующего состава: шамотный бой (фракция 20—30 мм) 80%; портландцемент марки 500—20%; арматурная проволока диаметром 8—10 мм, свитая в спирали.

При футеровке цепных зон для снижения истирания ее цепями в состав шамотобетона вводится стальная (или чугунная) стружка в объеме, равном половине объема цемента. Такая футеровка долговечна и более дешева по сравнению с обычной.

Холодильник вращающейся печи служит для снижения температуры выходящей из печи извести с 1000 до 120—200° С и возврата физического тепла извести в печь с охлаждающим ее воздухом. В промышленности используются холодильники одно- и многобарабанного типа.

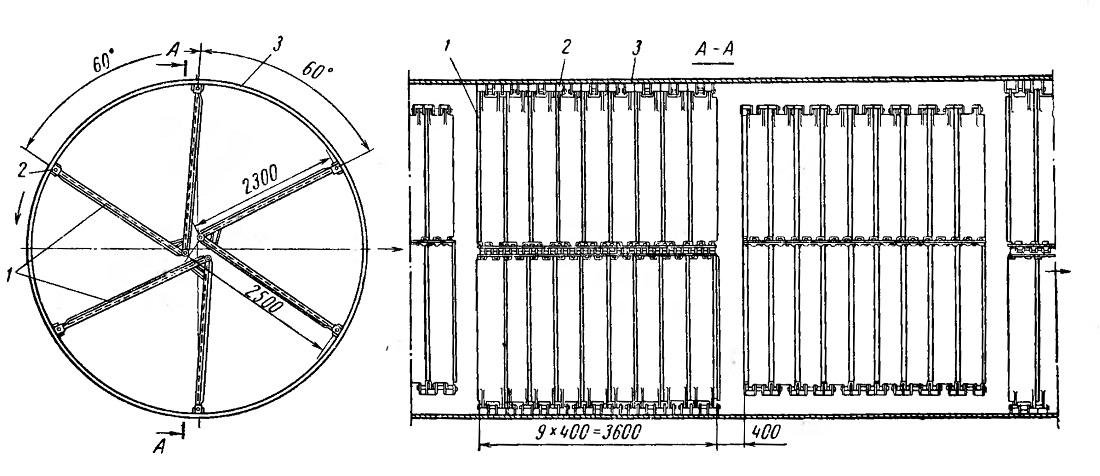

Рис. 89. Ячейковый металлический теплообменник: 1 — полки, 2 — башмаки, 3 — корпус печи

Однобарабанный холодильник (рис. 90) представляет собой вращающийся стальной барабан 5 диаметром 2—2,5 м и длиной 20—38 м, снабженный внутри металлическими полками 3 и радиальными перегородками 4. Барабан установлен с уклоном 3,5% к горизонту на двух роликовых опорах 9 и приводится во вращение со скоростью 3 об/мин от электродвигателя 6 через редухтор 7 и зубчатую передачу 8.

Известь ссыпается в холодильник из печи 1 по течке 2. После охлаждения в нем она поднимается посредством укрепленных на конце барабана ковшей 10 под его свод и оттуда по течке 11 поступает на пластинчатый транспортер 12.

Воздух засасывается в холодильник за счет разрежения в горячей головке печи, нагревается в нем и поступает в печь при температуре 300—400° С.

Высокотемпературная половина корпуса холодильника для защиты от истирания и высокой температуры футерована изнутри чугунными плитами.

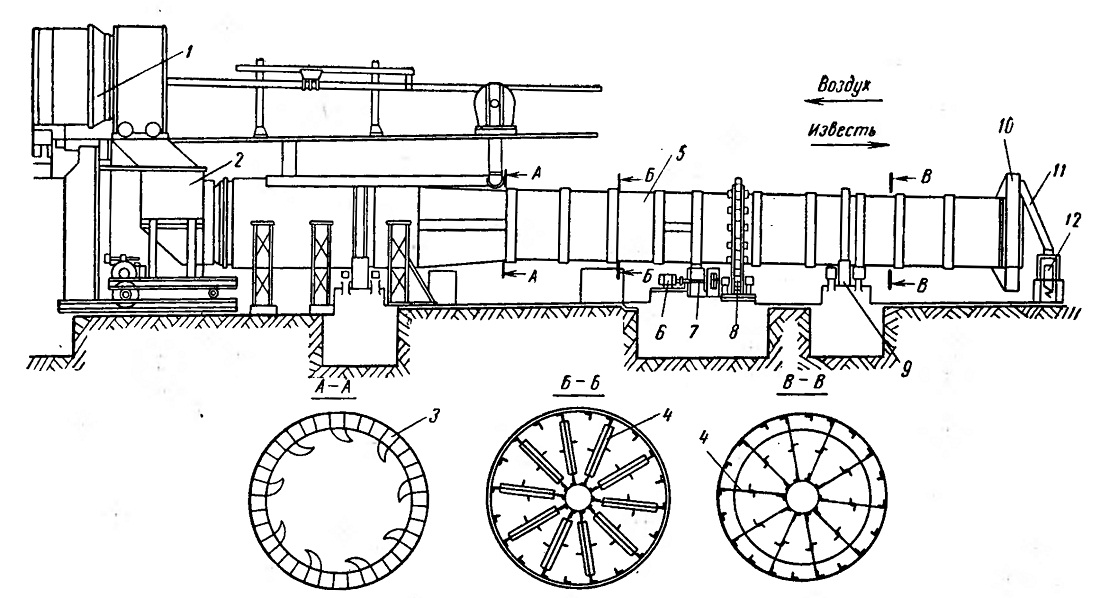

Рис. 90. Однобарабанный холодильник:
1 — вращающаяся печь, 2 — течка, 3 — полки, 4 — перегородки, 5 — барабан холодильника, 6 — электродвигатель, 7 — редуктор, 8 —
зубчатая передача, 9 — роликовые опоры, 10 — ковши, 11 — течка, 12 — пластинчатый транспортер
