Тормозная система мотоцикла состоит из механизмов, установленных на каждом колесе, и двух самостоятельных приводов управления ими. В зависимости от комплектации мотоциклов на переднем колесе может быть установлен двухкулачковый тормоз барабанного типа или дисковый тормоз с гидравлическим приводом.

Ножной механический привод служит для торможения задним колесом мотоцикла.

Регулировка тормоза заднего колеса

Установить положение педали рычага тормоза винтом 4 (рис. 27) на уровне винтов крепления крышки генератора в пределах 15 мм вверх, 5 мм вниз. Установить свободный ход конца рычага тормоза 20...30 мм с помощью винта (рис. 26), расположенного в кожухе звездочки заднего колеса. При ввертывании винта зазор между колодками и барабаном уменьшается. (Не допускать касания тормозных колодок о барабан).

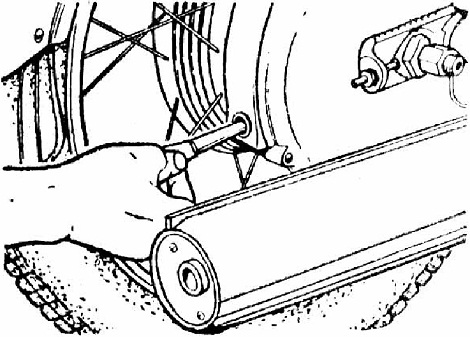

Рис. 26. Регулировка тормоза заднего колеса

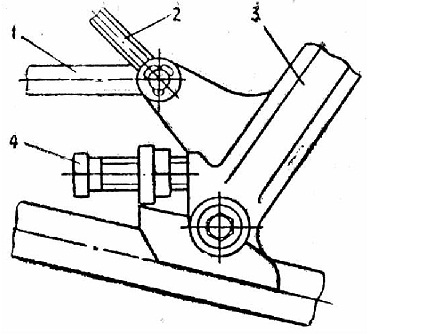

Рис. 27. Регулировка положения рычага ножного тормоза:

1 - тяга; 2 - тяга включателя «Стоп»; 3 - рычаг ножного тормоза; 4 - винт регулировочный
