Цепь привода заднего колеса мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

 Для нанесения смазки разъединить замок, снять цепь, промыть и смазать ее графитной смазкой. При сборке крайние звенья цепи соединить замком, защелку установить разрезом в сторону, противоположную движению цепи (рис. 30).

Натяжение цепи проверять нажатием на нижний резиновый чехол цепи вверх и вниз посередине чехла.

При перемещении цепи болей 30 мм подтянуть ее, для чего ослабить гайку 2 (рис. 31) оси колеса, гайку 1 полуоси и контргайку 4 растяжек и гайкой 3 произвести регулировку провисания цепи. Отрегулировав цепь, завернуть гайки полуоси и растяжек. В случае большой вытяжки цепи укоротить ее на два звена. При регулировке цепи следить, чтобы колеса находились в одной плоскости. Регулировку установки колес в одной плоскости производить по рискам на маятниковой вилке и выступам растяжек цепи. После регулировки натяжения цепи обязательно произвести регулировку тормоза заднего колеса.

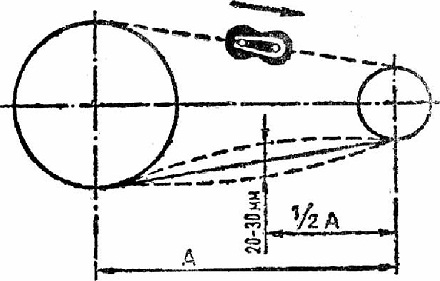

Рис. 30. Установка защелки замка цепи, контроль натяжения цепи
