Замена тормозной жидкости в «гидравлическом» приводе тормоза переднего колеса мотоциклов ИЖ 6.113-01, ИЖ 6.114-01



Для заправки гидравлического привода переднего колеса применяется тормозная жидкость (табл. 3). Для замены жидкости:

- вывернуть винты 6, снять крышку 5 (рис. 28) главного тормозного цилиндра и диафрагму;

- снять колпачок с клапана выпуска воздуха 1 (рис. 29), на головку клапана

надеть резиновую трубку, второй конец которой опустить в сливную емкость и

отвернуть клапан на 1 ... 1,5 оборота;

- нажимая на рычаг 9 (рис. 28) тормоза переднего колеса, сливать жидкость из

системы, доливая в главный тормозной цилиндр свежую тормозную жидкость

до тех пор, пока во всей системе не произойдет замена жидкости, следя, чтобы жидкость полностью из главного тормозного цилиндра не удалялась;

- когда из резиновой трубки будет вытекать свежая жидкость, удаление жидкости прекратить, затянув клапан выпуска воздуха.

В случае попадания воздуха в гидросистему и для контроля состояния тормозной системы после замены тормозной жидкости, необходимо провести прокачку (удаление воздуха). Для этого:

- погрузить второй конец резиновой трубки, надетой на клапан выпуска воздуха, в емкость, наполненную тормозной жидкостью;

- нажать резко 3...4 раза на рычаг 9 тормоза переднего колеса и, удерживая рычаг тормоза нажатым, отвернуть на 1...2 секунды клапан выпуска воздуха на У оборота, чтобы из тормозной системы вышел воздух (пузырьки в емкости). Эту операцию повторять до полного удаления воздуха из гидросистемы.

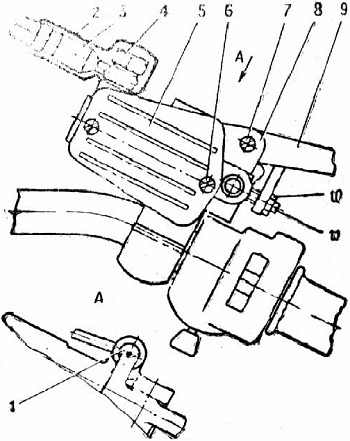

Рис. 28. Привод гидравлического тормоза:
1 - включатель «стоп», 2 - чехол; 3 - шланг; 4 - болт;
5 - крышка; 6 - винт; 7 - ось; 8 - корпус; 9 - рычаг; 10
- контргайка; 11 - винт регулировочный

- удерживая рычаг тормоза нажатым, завернуть

до отказа клапан выпуска воздуха и надеть

колпачок;

- заполнить тормозной жидкостью главный

тормозной цилиндр на уровень до г/а высоты смотрового окна;

- установить диафрагму, крышку, завернуть

винты;

- при затруднении прокачки тормозной системы проверить надежность соединений в шлангах и при необходимости подтянуть места соединений.

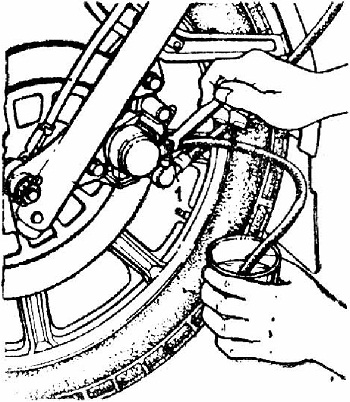

Рис. 29. Замена тормозной жидкости в гидравлическом приводе тормоза переднего колеса:

1 - клапан выпуска воздуха
