Подвеска заднего колеса мотоциклов ИЖ
6.113-01, ИЖ 6.114-01
(рис. 21)
Пружина амортизатора подвески заднего колеса имеет регулировку поджатия
на три положения в зависимости от нагрузки на заднее колесо. При
увеличении нагрузки повернуть ключом регулятор по часовой стрелке.
Для замены масла снять амортизатор, отжать пружину подвески 2 до выхода
опорных полуколец 1, снять пружину, стакан 3, отвернуть корпус сальника
5, вынуть шток 4 и цилиндр. Промыть детали. Сборку производить в
обратном порядке, после установки цилиндра в корпус залить 0,075 л масла
(см. табл. 3).

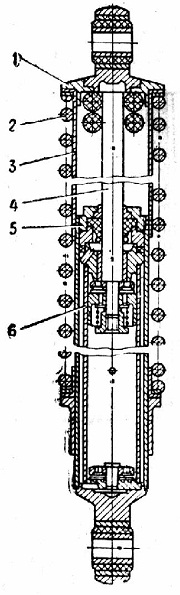

Рис. 21. Амортизатор подвески заднего колеса:
1 - полукольцо; 2 - пружина;
3 - стакан; 4 - шток; 5 - корпус сальника; 6 - цилиндр
