Седло со щитком мотоциклов ИЖ
6.113-01, ИЖ 6.114-01
Для снятия седла нажать на толкатель 1 (рис. 22) зацепа 2, приподнять
переднюю часть седла и, подавая седло вперед, снять его с рамы и
разъединить соединения проводов к заднему фонарю.

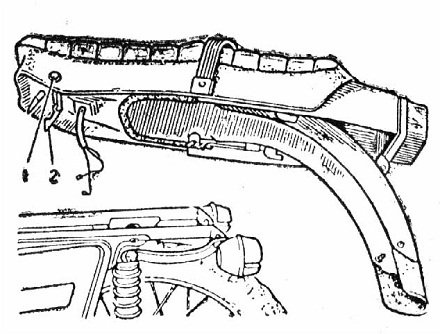

Рис. 22. Снятие седла:
1 - толкатель; 2 - зацеп
Рулевая колонка мотоциклов ИЖ
6.113-01, ИЖ 6.114-01
Для устранения осевого зазора рулевой колонки ослабить стяжные болты в
верхнем мостике, снять рукоятку демпфера, отогнуть стопорную шайбу и
ослабить гайку валика рулевой колонки.
Устранить осевой зазор регулировочной гайкой, завернув ее до упора,
затем ослабить на 1/6... 1/8 оборота. Завернуть гайку верхнего мостика и
загнуть стопорную шайбу. Для смазки подшипников рулевой колонки
применяется смазка, указанная в табл. 3.
