§ 3.5. Уплотнение мест прохода кабелей сквозь палубы и переборки, заземление и крепление кабелей на судне

Приготовление компаундов осуществляется с соблюдением правил техники безопасности. Все работы выполняются в помещении, оборудованном вытяжной вентиляцией. Рабочие места покрываются бумагой, которую после выполнения работ уничтожают. Освещение, электрические грелки и электровентиляторы включаются вне помещения. Все операции, связанные с взвешиванием и перемешиванием компонентов компаунда,

  а также чистка тары и оснастки выполняются под вытяжным колпаком. При работе необходимо пользоваться защитными перчатками (полиэтиленовыми или кожаными) и спецодеждой (халатом, пластмассовыми нарукавниками, фартуком).

Для предохранения от попадания компаунда или отвердителя на кожу рук надо смазать руки перед работой защитной пастой, которую по завершении работ смыть теплой водой с мылом. Защитная паста приготовляется из казеина (20%), глицерина (20%), спирта (60%), аммиака (2%) и воды (в 3—4 раза больше казеина). Если смола, компаунд или отвердитель, несмотря на псе предосторожности, попали на кожу, то руки следует немедленно протереть марлевым тампоном, смоченным спиртом, после чего тщательно вымыть теплой водой. После работы следует вымыться под душем. Домашняя одежда и спецодежда должны храниться в различных шкафах.

Рассмотрим технологию уплотнения проходов кабелей. Уплотнение индивидуальных переборочных сальников (рис. 3.16, а) выполняют в такой последовательности. Вывинчивают сальниковую гайку, вынимают нз гнезда нажимную шайбу и отодвигают их. Затем обматывают кабель внутри гнезда сальника асбестовым шнуром, пропитанным раствором уплотнительного материала 421 в бензине. Диаметр шнура должен быть на 2—3 мм больше ширины зазора между кабелем и отверстием в переборке. Обмотку ведут в направлении ввинчивания сальниковой гайки на 1,5 витка, после чего излишек шнура обрезают. Затем в гнездо сальника набивают материал 421а и кабель снова обматывают асбестовым шнуром. Вставляют в гнездо шайбу и плотно завинчивают гайку сальника. Расстояние А при этом должно быть не менее 5 мм для сальников с диаметром отверстия до 20 мм и не менее 8 мм для сальников большего размера. Если после завинчивания гайки это расстояние окажется меньше указанного, сальник разбирают и добавляют намотку асбестового шнура. Это необходимо для того, чтобы по мере ухудшения уплотнения во время эксплуатации можно было его восстановить путем завинчивания гайки. Сальники, установленные на открытых палубах, обмазывают в форме конуса на длине 15—20 мм от гайки материалом 211. Уплотнение неиспользованных сальников в аппаратуре производится материалом 421а с двумя металлическими заглушками.

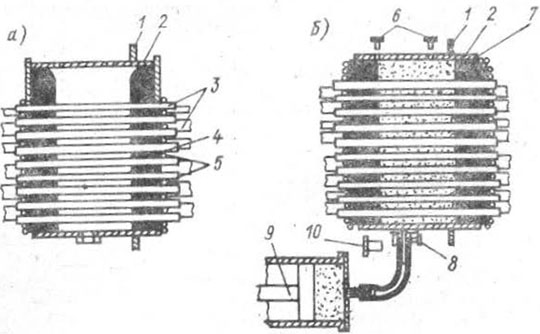

Рис. 3.17. Уплотнение пучка кабелей в кабельной коробке.
1 фланец установочный; 2 — корпус коробки: 3— кабели; 4 — замазка; 5 — шнур асбестовый; 6 — болты; 7 — компаунд; 8 — винт; 9 —насос; 10—болт-заглушка

Уплотнение трубных сальников (рис. 3.16,6) выполняют аналогично уплотнению переборочных. Пели значение зазора между кабелем и отверстием трубы более 4 мм (по диаметру), то на торец трубы ставят дополнительную шайбу с проходным отверстием по диаметру кабеля во избежание выдавливания уплотнительного материала r трубу. Запас резьбы на трубе после заворачивания гайки сальника должен быть не менее 6 мм.

В целях сокращения времени уплотнения сальников в них до затяжки кабелей закладывают спрессованные галеты, состоящие из двух слоев асбестового шнура и слоя материала 421а. Эта галета надевается на кабель вместе с шайбой и гайкой при его затяжке. При сборке сальника одновременно осуществляется его уплотнение. Вместо материала 421а для уплотнения сальников используют также компаунд К-126р. Для уплотнения сальников электротехнических устройств применяют резиновые кольца.
