§ 3.3. Разметка, установка конструкций, крепление и заземление электротехнических устройств на судне

Количество точек (лап), имеющих заземление, принимается исходя из следующего:

одна точка для устройств, имеющих менее четырех точек крепления;

две точки, расположенные по диагонали, для устройств, имеющих четыре и более точек крепления, а также для устройств взрывозащищенного исполнения;

при креплении устройства в двух плоскостях две точки заземления, расположенные по диагонали, на опорной плоскости и одна точка заземления на упорной плоскости (по диагонали относительно общей для двух плоскостей точки заземления).
Для того чтобы устройства не имели перекоса, наряду с латунными шайбами под другие лапы крепления ставятся стальные шайбы.

При установке устройства на резинометаллических амортизаторах типа ЛК.СС (рис. 3.5) и металлическом основании амортизаторы шунтируются перемычками, которые создают электрическую цепь между лапой устройства и корпусом судна.

При установке устройств на пружинных металлических амортизаторах типа АКПО и металлическом основании (рис. 3.6, а, б, в, г) перемычек заземления не требуется. Латунные шайбы не устанавливаются, поскольку амортизаторы обычно имеют кадмиевое покрытие.

При установке на деревянном или другом непроводящем основании (рис. 3.6, д, е) заземление осуществляется с помощью гибкой перемычки.

На рис. 3.7 представлен пример крепления и заземления с помощью перемычки светильника на кронштейне, который крепится к неметаллическому основанию.

Всем электротехническим изделиям и кабелям, прокладываемым на судне, присваивают проектный шифр, обозначающий их принадлежность к определенной схеме, и порядковый номер в данной схеме. Это называется маркировкой электрооборудования.

Маркировку электротехнических изделий выполняют на пластинках из слоистого пластика или металла — так называемых табличках (если эти изделия не имеют маркировки заводов-изготовителей).

Для переключателей (контакторов) на табличке, прикрепленной к кожуху аппарата, указывают номер распределительного устройства и источник (источники) основного и резервного питания.

На крышке коробки (ответвительной, соединительной) или под ее лапкой устанавливают табличку с указанием номера распределительного устройства и номера группы.

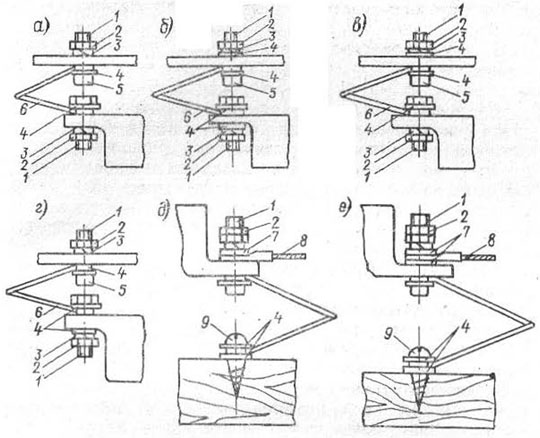

Рис. 3.6. Узлы крепления и заземления электротехнических устройств, установленных на металлических амортизаторах: а — в корпусе из стали к основанию из стали; б — в корпусе из AM Г к основанию из АМГ; в — в корпусе из стали к основанию из АМГ; г—в корпусе из АМГ к основанию из стали; д — в корпусе из стали к основанию из дерева; е — в корпусе из АМГ к основанию из дерева.
1 — болт стальной; 2 — гайка стальная; 3— шайба пружинная; 4— шайба стальная; 5 — колпачок резиновый. 6 — амортизатор типа АКПО; 7 — шайба латунная; 8 — перемычка заземления; 9— шуруп.

У выключателей всех систем, кроме системы освещения и сигнальноотличительных огней, под лапы или в непосредственной близости от арматуры крепят табличку с указанием номера распределительного устройства — источника питания.
