§ 3.4. Затяжка, укладка, маркировка, разводка, ввод и разделка кабелей на судне

Применяют несколько способов разводки кабелей. При разводке открытым веером (рис. 3.12, а) расстояние от последнего крепления до устройства без сальников должно быть не менее 11 диаметров кабеля наибольшего сечения, входящего в веер. Для устройства с сальниками это расстояние увеличивают на 60 мм с целью обеспечения уплотнения кабелей. Разводка кабелей открытым веером удобна для электромонтажника (не требуется демонтаж подключаемого электрооборудования), но не всегда возможна, так как при этом способе необходима большая площадь.

При разводке скрытым веером (рис. 3.12, б) кабеля крепят между плоскостью устройства и плоскостью переборки или палубы. Устройство снимают с креплений на время раскладки и затем устанавливают вновь. Дополнительной площадки, как правило, не требуется. Этот способ применяется в случае, когда временный демонтаж несложен, а также при большой стесненности в местах установки устройств.

Открытая по периметру разводка (рис. 3.12, в) применяется для устройства, имеющего вводные отверстия для кабелей с двух — четырех сторон; кабели в районе разводки крепят в таких же конструкциях, как и до района разводки. Этим методом удобно пользоваться в том случае, когда около электрооборудования достаточно места для подвода кабелей к сальникам без перекрещиваний.

Разводка, скрытая по периметру, на индивидуальных креплениях (рис. 3.12, г) применяется для небольших пучков кабелей при отсутствии места для открытой разводки. В зоне разводки устанавливают такие же конструкции для крепления кабелей, как и до нее.

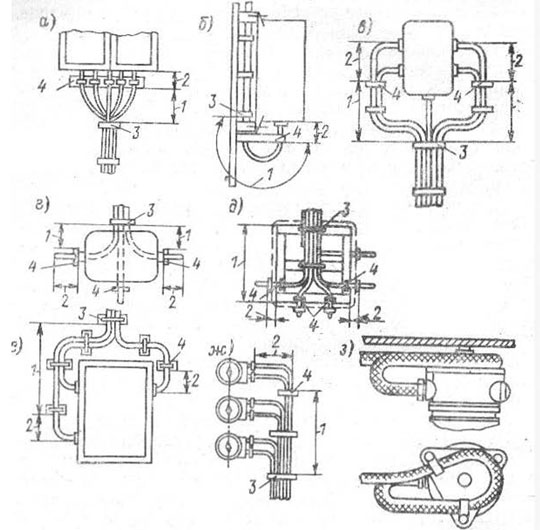

Рис. 3.12. Разводка кабелей около электротехнических устройств. 1 — зона разводки; 2 — зона ввода; 3 — последнее крепление перед разводкой; 4 — последнее крепление перед вводом.

Разводка, скрытая по периметру, на монтажной раме (рис. 3.12,д) выполняется в пределах проекции устройства па переборку или палубу при вводе кабелей с нескольких сторон. Применяется при вышеуказанных условиях и при перекрещиваниях кабелей в пучке, вынесенных из зоны прокладки в зону разводки. При разводке кабелей на монтажной раме используют обе ее поверхности, что позволяет сравнительно просто разнести перекрещивающиеся кабели. К раме кабели крепят фигурными скобами.


Разводка комбинированная (рис. 3.12, е) применяется при вводе пучка кабелей, прокладываемых к нескольким сторонам устройства. В этом случае целесообразно выполнять разводку одной части кабелей открытым веером, другой части — скрытым веером, на монтажной раме или другим наиболее подходящим способом.

Разводка групповая (рис. 3.12,ж) осуществляется около группы устройств, установленных в непосредственной близости один от другого. Имеет те же достоинства и недостатки, что и разводка открытым веером.

Разводка с запасом длины (рис. 3.12, з) применяется в случае, когда во время эксплуатации требуются неоднократные отключения и подключения кабелей к контактам устройства, например, к светильникам, у которых по мере пересыхания изоляции конца кабеля, введенного внутрь светильника, приходится укорачивать кабель и производить повторные подключения. Крепление запаса длины может быть различным в зависимости от конкретных условий установки электрооборудования.

Произвольная разводка применяется для пучков кабелей около распределительных устройств защищенного исполнения. Она ограничивается пределами каркаса распределительного устройства. Для крепления кабелей используют скобы.

Ввод кабелей в электротехнические устройства осуществляется сквозь отверстия (втулки, вырезы) в нижней стенке, рассчитанные на проход одного или нескольких кабелей, или сквозь индивидуальные сальники, приваренные к нижней и боковым стенкам устройства.



При вводе сквозь отверстие кабель перед отверстием крепится с помощью скобы (рис. 3.13). Это предотвращает возможность повреждения его оболочки и контактов устройства под воздействием вибрации и механических усилий, создаваемых частью кабеля, которая входит в пространство (зону) ввода. При вводе кабеля сквозь втулку крепление его выполняется бандажом из ленты или шпагата, который накладывается на кабель внутри устройства (после отверстия).

При вводе кабеля в устройство сквозь сальник уплотнение кабеля в сальнике является надежной точкой его крепления и предохранения от воздействия на оболочку и контакты.

На рис. 3.14 представлены примеры ввода кабеля сквозь сальник электротехнического устройства, установленного на стойках. В общем случае расстояние от последней точки крепления кабеля до ввода в устройство, установленное на жестком основании, не превышает 300 мм. При установке устройства на амортизаторах это расстояние может быть несколько больше.
