§ 3.4. Затяжка, укладка, маркировка, разводка, ввод и разделка кабелей на судне

Различают два способа затяжки магистральных кабелей: односторонний и двухсторонний. Односторонним называется способ, при котором отрезок кабеля от определенного места подается по трассе одним концом (направо или налево) на всю его длину без бухтования. Двухсторонним называется способ, при котором кабель подастся с места, расположенного примерно посредине его длины, одним концом, например но трассе направо, на половину его длины, затем вторая половина укладывается на помосте восьмеркой, и кабель подается вторым концом по трассе налево. Обычно длинные отрезки кабелей (более 60 м) затягивают двухсторонним способом, короткие (менее 60 м) — односторонним. Смежные кабели затягивают односторонним способом, местные — тем или другим способом.

На рис. 3.8 представлена схема затяжки кабелей односторонним способом. Подача кабелей осуществляется из трех пунктов (I—111) в направлении справа налево

до тех пор, пока стон-марка
(укрепленная на отрезке кабеля при заготовке его в цехе) не достигнет контрольной переборки. После этого кабели укладывают и вводят в электротехнические устройства. Иногда кабели 3, 4 (рис. 3.8) затягивают из первого пункта подачи так же, как и кабели 1, 2. При этом через несколько отсеков их передают транзитом без укладки в трассу. Такой односторонний способ с подачей кабелей из одного пункта называют транзитным. Он применяется при затяжке кабелей сквозь отверстия кабельных коробок. При затяжке кабелей сквозь отверстия индивидуальных сальников применяют односторонний способ с подачей кабелей из разных пунктов.

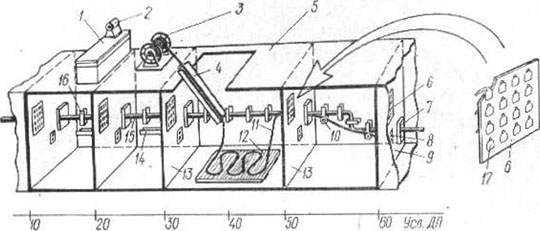

Рис. 3.9. Схема затяжки магистрального кабеля двухсторонним способом.
1 — стол руководителя работ; 2 — пульт управления; 3 —барабан технологический; 4. 14 — желоба деревянные: 5 — палуба: 6 — шаблон раскладки кабелей в кабельной коробке; 7 — кабельная коробка; 8— прибор связи; 9 — переборка; 10 — ролик (рольганг) направляющий; 11 — кабель, натягиваемый по трассе; 12 — помост деревянный; 13 — переборка контрольная; 15 — кабель. уложенный в подвески; 16 — подвеска; 17 — бирка маркировочная кабеля.



На рис. 3.9 представлена схема затяжки кабелей двухсторонним способом при размещении технологического барабана с отрезками магистральных кабелей на палубе судна. Здесь же находится стол, на котором установлен пульт управления. Во всех помещениях, через которые проходят магистральные кабели, монтируют приборы сигнализации, связанные с пультом. Схема управления может предусматривать использование световой или звуковой сигнализации, телефонной или громкоговорящей связи.

В помещении, из которого намечено производить затяжку кабелей, устраивают деревянный помост, необходимый для укладки кабеля восьмеркой. На поворотах трасс устанавливают направляющие ролики. С обеих сторон переборки или палубы у каждой кабельной коробки временно закрепляют шаблоны раскладки кабелей с бирками для их штатной маркировки. Все помещения, через которые предстоит прокладывать магистральные кабели, должны быть хорошо освещены. Если
трасса кабелей проходит на высоте более 1,8 м от палубы, то устанавливают леса и подмостки. Вокруг открытых люков, съемных листов, а также на лесах устраивают временные ограждения.

После проверки правильности размещения оснастки и рабочих руководитель дает команду о начале затяжки кабеля. Кабель передают нз рук в руки до подхода стоп-марки к правой контрольной переборке. Затем остальную часть кабеля укладывают на помосте и подают второй его конец через отверстие в левой контрольной переборке, затягивая вторую половину кабеля. После затяжки первой половины кабеля ее укладывают на штатное место и маркируют биркой. После затяжки второй половины производится ее укладка и маркировка.

В целях повышения производительности труда рабочих целесообразно производить одновременную затяжку двух кабелей двухсторонним способом. При этом во время затяжки второй половины первого кабеля осуществляется затяжка первой половины второго кабеля и т. д. (рис. 3.10). Укладка кабеля на штатное место совмещается с укладкой кабеля восьмерками на помосте. Одновременная затяжка и укладка кабелей рациональна при большом количестве магистральных кабелей. Выбор способа затяжки кабелей производят в каждом случае с учетом конкретных условий.
