§ 3.3. Разметка, установка конструкций, крепление и заземление электротехнических устройств на судне

Заземление стационарно установленных электротехнических устройств осуществляется различными способами. При установке устройств на металлическое основание заземление осуществляется через контактные поверхности лап и основания. При установке устройств на непроводящее основание (дерево, пластмасса и т. п.) заземление осуществляется с помощью гибких медных перемычек, подключенных с одной стороны к бонке (а), шпильке (б) или болту (в) устройства (рис. 3.2), с другой стороны к шпильке (а), бонке (б) или планке (в), приваренной к корпусу судна (рис. 3.3). Детали, входящие в эти узлы, должны иметь антикоррозионные покрытия. В сухих помещениях применяются болты, винты и шпильки стальные, гайки и шайбы — латунные. В сырых помещениях все детали латунные. После подключения к этим узлам перемычек заземления они покрываются грунтом и эмалью. Длина перемычек заземления не должна превышать 300 мм. К одному такому узлу допускается подключать одну перемычку от устройства взрывозащищенного исполнения и две перемычки от устройств невзрывозащищенного исполнения.

Заземление передвижных, переносных и ручных устройств, а также светильников, расположенных в труднодоступных местах и взрывозащищенного исполнения (независимо от значения напряжения) осуществляется с помощью дополнительной жилы питающего кабеля, которая соединяет с одной стороны болт заземления внутри устройства с узлом заземления корпуса судна в месте подключения кабеля к источнику электроэнергии. Сечение заземляющей жилы кабеля обычно принимается равным сечению питающих жил. Сечение перемычек заземления принимается равным 2,5 мм2 для устройств, питание которых осуществляется кабелями сечением до 2,5 мм2. При сечении питающих кабелей 2,5—120 мм2 сечение перемычек заземления принимается не менее 4 мм2. Для питающих кабелей сечением свыше 120 мм2 сечение перемычек заземления принимается не менее 70 мм2.

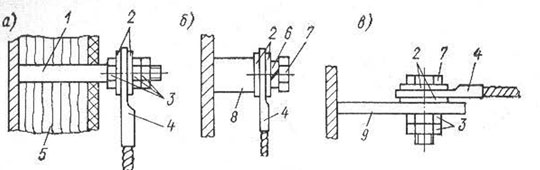

Рис. 3.3. Узлы подключения перемычки заземления к корпусу судна.
1 — шпилька; 2 — шайба латунная; 3— гайка стальная; 4 — перемычка; 5 — изоляция; 6 — шайба пружинная; 7 — болт стальной; 8 — бойка; 9 — планка.

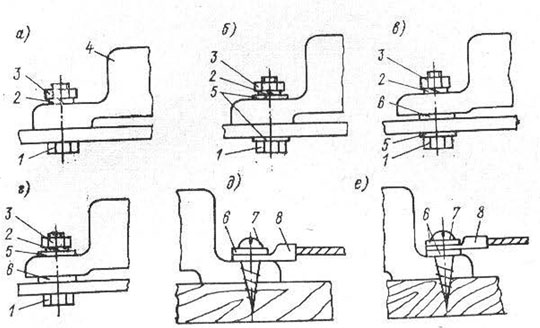

Рис. 3.4. Узлы жесткого стационарного крепления и заземления электротехнических устройств.
1 — болт стальной; 2 — шайба пружинная; 3— гайка стальная; 4 — электротехническое устройство; 5 — шайба стальная; 6 — шайба латунная; 7 — шуруп; 8 — перемычка заземления.

На рис. 3.4 представлены узлы жесткого стационарного крепления и заземления электротехнических устройств. При установке устройства, имеющего стальной корпус, на стальном основании данный узел состоит из стального болта, пружинной шайбы и гайки (рис. 3.4, а).

При установке устройства, имеющего корпус из алюминиевого сплава АМГ, на основании из АМГ (рис. 3.4,6) под головку болта и пружинную шайбу подкладывают латунные шайбы. Это исключает соприкосновение между стальной поверхностью болта и алюминием корпуса и основания и предотвращает окисление поверхностей в целях обеспечения минимального значения сопротивления электрической цепи от корпуса устройства через шайбы и болт к основанию.

Для уменьшения электрического сопротивления между поверхностями лап и основания производят зачистку поверхностей до блеска и затем смазывают их тонким слоем технического вазелина. Вазелин создает барьерный слой, препятствующий проникновению влаги в контактное соединение. После затяжки болтов контактные поверхности закрашивают густотертым суриком при соединении стальных поверхностей или цинковыми белилами при соединении поверхностей из легких сплавов. Таким образом, создается еще один барьер против проникновения влаги в контактные соединения.

При установке устройства, имеющего корпус из стали, на основание из АМГ (рис. 3.4, в) латунные шайбы ставятся под головку болта и между лапой и основанием. При установке устройства в корпусе из АМГ на основании из стали (рис. 3.4, г) латунные шайбы ставятся между лапой и основанием, а также под пружинную шайбу. При установке устройства на деревянном основании (или другом непроводящем основании) заземление выполняется с помощью гибкой перемычки или шинки с отверстиями. При этом один конец перемычки подключается к креплению лапы устройства, а другой — к узлу заземления, находящемуся на корпусе судна. На рис. 3.4, д представлен узел крепления к деревянному основанию устройства в корпусе из стали, на рис. 3.4, е — в корпусе из АМГ.
