РАЗРЕЗАНИЕ ТРУБ И ПРОФИЛЬНОГО МЕТАЛЛА

При разрезании труб и профильного металла целый кусок разделяется на две или несколько частей, причем отрезанные заготовки или остающиеся куски сохраняют свой профиль и отличаются от основной части лишь размерами по длине. Линия разреза может быть расположена перпендикулярно к продольной оси или под углом к ней.

При разрезании ножовкой корпус работающего должен оставаться неподвижным. Руки надо располагать так, как показано на рис. 68, а. Если полотно натянуто слабо, то во время резания оно часто уводит в сторону, в результате чего прорезь получается косой.

Прежде чем приступить к разрезанию, нужно прочно зажать заготовку в тисках, избегая ее повреждения (рис. 68, б).

При разрезании тонкого листового и профильного материала применяют плоские деревянные бруски, между которыми зажимают заготовку (рис. 68, в, г, (3).
У сильно закаленного полотна иногда выламываются зубья. В случае поломки зубьев нужно удалить застрявшие остатки их из прорези, чтобы они не мешали работе.

При разрезании профилей таврового сечения, круглых заготовок и труб нужно держать ножовку горизонтально (рис.

68, е, ж, з). Когда зубья полотна при разрезании трубы войдут внутрь материала, нужно ножовку наклонить на себя (рис. 68, и). При дальнейшем прорезании трубу поворачивают на 45—90° от себя и продолжают разрезать (рис. 68, к. л) При таком способе разрезания обеспечивается плавная работа без рывков.

Чтобы предупредить быстрое срабатывание ножовочного полотна, нужно сначала разрезать детали из мягких металлов. Для разрезания более твердых металлов следует применять полотна лишь после того, как их зубья слегка притупятся.

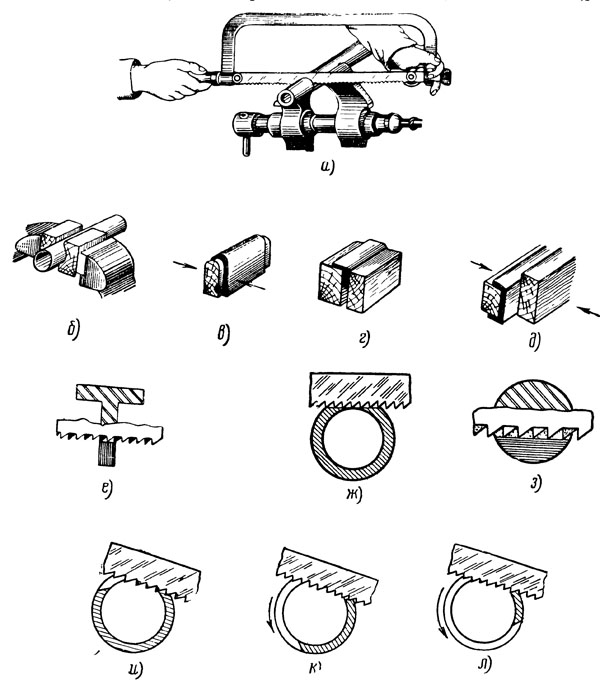

Рис. 68. Разрезание ножовкой: а — положение рук, б — крепление трубы в тисках, в, г, д — крепление профильных заготовок с оправками, е, ж, з, и, к, л — положение ножовки при разрезании деталей различного сечения
