НАРЕЗАНИЕ РЕЗЬБЫ

Резьба в деталях резьбовых соединений бывает двух видов: наружная и внутренняя. В машиностроении применяют разнообразные по форме и размерам резьбы: треугольные, прямоугольные, трапецеидальные. Резьба бывает правая и левая, однозаходная и многозаходная.

Наибольшее применение в машиностроении получили метрическая и дюймовая резьбы. У метрической резьбы угол при вершине равен 60°, а у дюймовой — 55°.

Основными элементами резьбы являются наружный, внутренний, средний диаметры, шаг, профиль нарезки. Для нарезания резьбы применяют метчики, плашки, воротки и клуппы.

При нарезании резьбы в отверстии важное значение имеет точность диаметра просверленного отверстия. Диаметр отверстия под нарезку резьбы практически берут меньше диаметра резьбы на величину 1,5 S или





d = dо — 1,5 S,

где do — диаметр резьбы;

d —диаметр отверстия под резьбу;

S — шаг резьбы.

Диаметр сверла для сверления отверстий под резьбу можно также выбирать по таблицам (см. приложения 12 и 13).


Нарезание внутренней резьбы (в гайках) метчиком производится -следующим образом. В просверленное'отверстие встав-) ляют первый черновой метчик, который с небольшим нажимом вращают при помощи воротка (рис. 72, а). После того как метчик начнет нарезать резьбу, нужно только вращать его. Для раздробления срезанной метчиком стружки, накопившейся в канавках метчика, рекомендуется после двух-трех оборотов метчика делать пол-оборота в обратную сторону. При глубокой глухой нарезке полезно вынимать метчик из отверстия для удаления стружки. Для углубления нарезки надо пройти резьбу вторым получистовым метчиком. Окончательное выравнивание резьбы производится третьим чистовым метчиком.

Чтобы получить листую и полную резьбу и не испортить метчик, нужно применять при ее нарезании охлаждающие и смазывающие жидкости; для стали — минеральное масло, для алюминиевых сплавов— керосин, для чугуна — сало и керосин.

Нарезание наружной резьбы на болтах плашками производится следующим образом. Стержень закрепляют в слесарных тисках (рис. 72, б и  в), верхнюю часть его несколько закругляют напильником и смазывают маслом. Плашку надевают на самый конец стержня, сжимая ее так, чтобы она вошла своими зубьями в стержень на 0,2—0,5 мм (в зависимости от диаметра нарезаемой детали). Вращать клупп с плашкой необходимо так же, как и вороток с метчиком, делая после каждого оборота пол-оборота в обратную сторону для раздробления стружек.

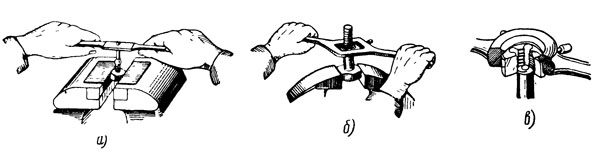

Рис. 72. Приемы нарезания резьбы: а—нарезание внутренней резьбы (в гайках), б и в — нарезание наружной резьбы (на болтах)
