РАЗРЕЗАНИЕ ЛИСТОВОГО МЕТАЛЛА



При разрезании листового металла производится разделение (расчленение) целого куска на две или несколько частей, причем отрезанные заготовки или куски сохраняют тот же про-
филь и отличаются от основной части лишь размерами по длине или ширине. Разрезать листовой материал можно в любом направлении вдоль или поперек листа и наискось, а также вырезать отдельные заготовки любой формы.

Разрезание листового металла ручными ножницами (рис. 67, а, б, в, г, д) в большинстве случаев производится по заранее нанесенным на поверхности листового металла разметочным линиям.

Режущие лезвия при закрывании ножниц должны проходить одно около другого и резать в одной плоскости. При наличии зазора между лезвиями металл сминается, разрезается с большим трудом, на нем образуются заусенцы; при большом зазоре между лезвиями может получиться изгиб или затягивание листового металла.

При разрезании листового металла по криволинейному контуру, например при вырезке круга левыми ножницами, нужно резать в направлении хода часовой стрелки, располагая ножницы так, чтобы они не закрывали лезвием линии разметки (рис. 67, в).

Детали, имеющие криволинейные очертания, вырезают правыми ножницами против хода часовой стрелки.

При разрезании металла нужно раскрывать ножницы приблизительно на 2/з длины лезвий, чтобы они хорошо захватывали и разрееали металл без большого усилия. Сильно раскрытые лезвия не режут, а выталкивают материал.

Нужно следить за тем, чтобы плоскость резания была перпендикулярна к разрезаемому листу, так как перекос ножниц ведет к смятию металла по кромке разреза, заеданию и образованию заусенцев. При перемещении ножниц вперед нужно плотно прижимать их к концу прореза, в противном случае неизбежны заусенцы.

Вырезание отверстий в деталях производится ножницами с кривыми режущими лезвиями (рис. 67, (3).

При разрезании листового металла на широкие полосы следует левой рукой отгибать отрезаемую полосу, не делая резких перегибов (рис. 67, а). Это облегчает продвижение ножниц и предохраняет правую руку от пореза.

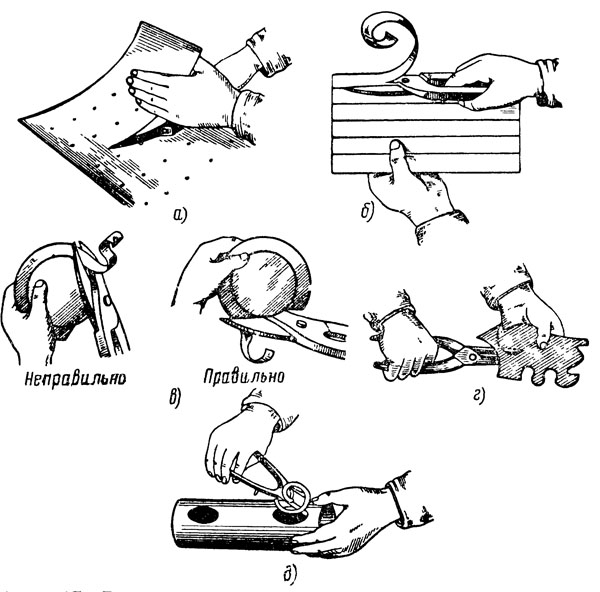

Рис. 67. Разрезание листового металла ручными ножницами:
а — разрезание листа на широкие полосы, б — разрезание листа левыми ножницами, в — вырезание заготовки круглой формы, г — вырезание заготовки ножницами с криволинейными лезвиями, д — вырезание отверстия в детали ножницами с кривыми лезвиями
