ХОЛОДНАЯ КЛЕПКА

ХОЛОДНАЯ КЛЕПКА

Холодная клепка служит для образования неразъемных соединений и осуществляется с помощью заклепок диаметром до 10 мм.

Заклепка (рис. 73, а, б) представляет собой цилиндрический стержень 1 с головкой 2, которая носит название закладной; другая головка 3, образуемая из части стержня в процессе клепки, называется замыкающей. Закладные и замыкающие головки заклепки имеют разнообразную форму, которая зависит от требований, предъявляемых к заклепочному соединению.
Заклепки различают по форме их головок (полукруглые, плоские, потайные, плоскоконические, конические и т. д.) и в зависимости от металла, из которого они изготовлены (алюминиевые, стальные, медные и т. д.).

При выборе заклепок нужно руководствоваться тем, чтобы длина стержня была достаточной для заполнения отверстия и образования замыкающей головки заклепки. При излишней длине стержня заклепки приходится сильно осаживать головку и наносить по ней лишние удары, что ухудшает структуру металла головки. При недостаточной длине стержня заклепки не выдерживаются нужные размеры головок, что уменьшает прочность заклепочного шва.

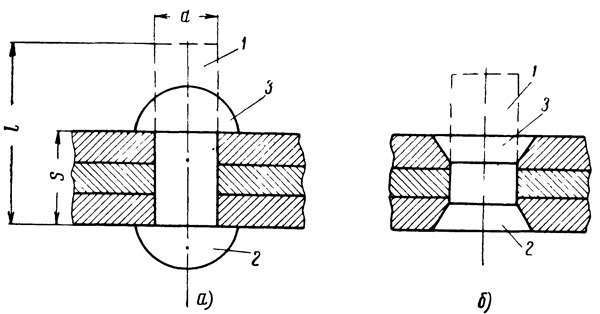

Рис. 73. Заклепки:
а- с полукруглой головкой, б — с потайной головкой

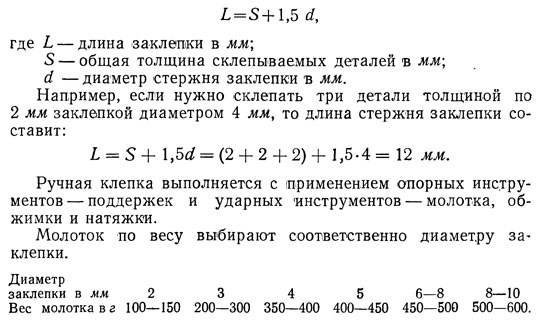

Подсчет необходимой длины стержня заклепки (рис. 73, а) обычно производится по формуле

По способу выполнения клепка разделяется на прямую и обратную.

Прямой метод клепки (клепку по этому методу иногда называют открытой) характеризуется тем, что удары клепальным инструментом наносят по концу стержня заклепки, выступающему над поверхностью склепываемых деталей, до полного образования замыкающей головки; закладная же головка заклепки покоится в поддержке (рис. 74).

Прямая клепка производится в следующей последовательности: 1) сверлят отверстие; 2) вставляют заклепку в просверленное отверстие; 3) сжимают склепываемые детали; 4) осаживают стержень заклепки; 5) образуют замыкающую головку.

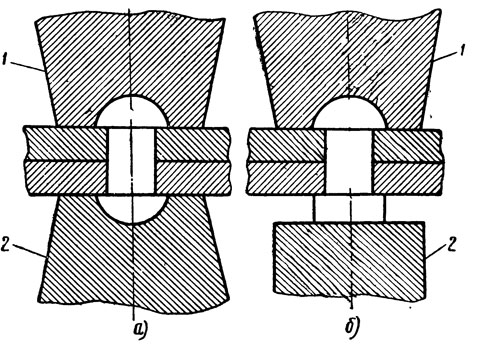

Рис. 74. Схема клепки: а — по прямому методу, б — по обратному методу:
1 — обжимка, 2 — поддержка

Обратный метод клепки (клепку по этому методу иногда называют внутренней) характеризуется тем, что удары клепальным инструментом наносят по закладной головке, а замыкающая головка образуется при соприкосновении стержня заклепки с поддержкой, имеющей гладкую поверхность (рис. 74, б). Замыкающая головка, образуемая при этом, обычно получается бочкообразной формы.

Обратная клепка выполняется в следующей последовательности: 1) сверлят отверстие; 2) вставляют заклепку в просверленное отверстие; 3) образуют замыкающую головку. Замыкающую головку не надо сильно расплющивать; ее нормальная высота должна быть равна 0,5 диаметра стержня.

При клепке брак может быть вызван разными причинами (табл. 32). Брак может быть двух видов: исправимый и неисправимый. Для устранения исправимого брака клепки необходимо заменить недоброкачественные заклепки. При неисправимом браке клепки требуется заменить не только заклепки, но и склепываемые детали.

Клепку можно производить пневматическими молотками, для чего требуется сжатый воздух. Клепка пневматическими молотками имеет ряд преимуществ перед ручной; она более производительна и обеспечивает высокое качество заклепочных швов.

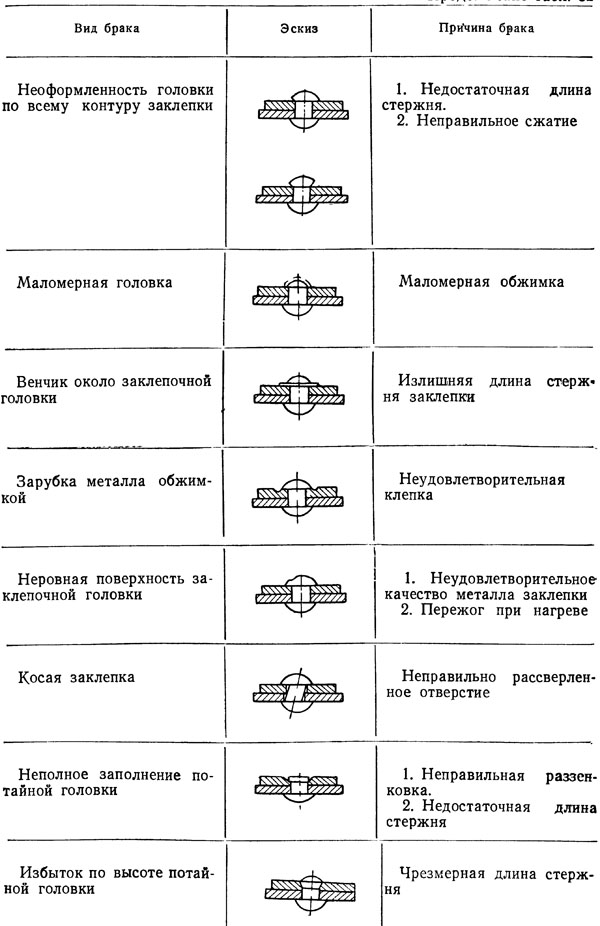

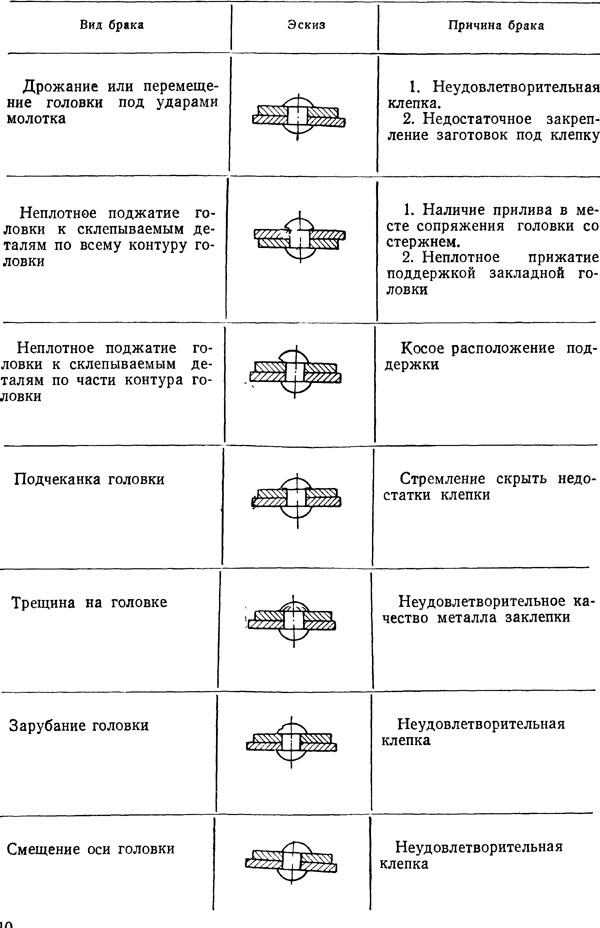

Таблица 32

Брак при клепке
