Сверление отверстий

Сверлением называется операция, применяемая для получения в деталях отверстий необходимых размеров. Сверление отверстий производят сверлами на сверлильных станках с помощью ручных дрелей или электрических и пневматических сверлильных машинок. Сверлу сообщают вращательное

(вокруг сверла) и поступательное (вдоль оси сверла) движение (рис. 70, а), в результате чего и совершается операция сверления.

Вращательное движение сверла называется главным (рабочим) движением, или движением резания. Поступательное движение вдоль оси сверла называется движением подачи.

При сверлении отверстий применяют спиральные и перовые сверла. Для нормальной работы спирального сверла с обыкновенной заточкой необходимо, чтобы угол при вершине был равен 118°. Если этот угол больше 118°, то сверло менее устойчиво, легко смещается и разбивает отверстие, может сломаться. Если угол при вершине меньше 118°, то и в этом случае возможны »поломки сверла.

У правильно заточенного сверла обе режущие кромки должны быть заточены строго под одним углом к оси сверла, они должны быть совершенно одинаковой длины, в противном

случае отверстие получится неправильной формы. Кроме того, односторонне заточенное сверло быстрее тупится, так как работает одной стороной.

В условиях колхозной кузницы сверление отверстий может быть произведено при помощи ручной дрели или электрической сверлильной машинки. На рис. 71 изображена электрическая сверлильная машинка, предназначенная для сверления отверстий диаметром до 23 мм. Она состоит из литого алюминиевого корпуса 5, внутри которого расположен электрический двигатель коллекторного типа (однофазный), состоящий из якоря 1 и статора 7. В нижней части корпуса укреплен шпиндель 10, вращение которому передается от электродвигателя через шестерню 9 редуктора. Включают и выключают машинку выключателем 2. Подключают машинку к сети посредством провода 6, заканчивающегося вилкой 5 и третьим проводом 4 для ваземлеция. Через винтовой упор 3 работающий передает усилие на сверло.

Прежде чем приступить к сверлению отверстий электрической сверлильной машинкой, надо проверить, заземлена ли она. При сверлении надо крепко держать машинку, иначе она будет вибрировать и получится отверстие неправильной формы. 1При горизонтальном сверлении электрической сверлильной машинкой надо стать так, чтобы корпус был наклонен вперед, а правая нога расположена на полшага назад и немного вправо; смотреть надо по направлению сверла. При сверлении глубоких отверстий нужно чаще вынимать сверло, чтобы удалять стружку. Заметив неисправность в работе электрической сверлильной машинки (искрение, запах гари и т. п.), надо немедленно прекратить работу.

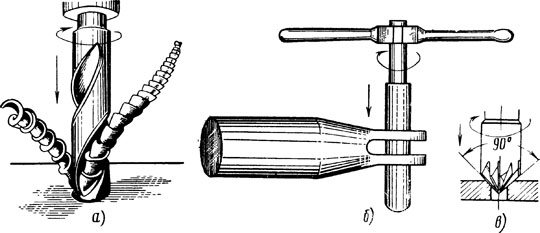

Рис. 70. Направление вращения и подачи:
а — при сверлении, б — при развертывании, в — при зенковании

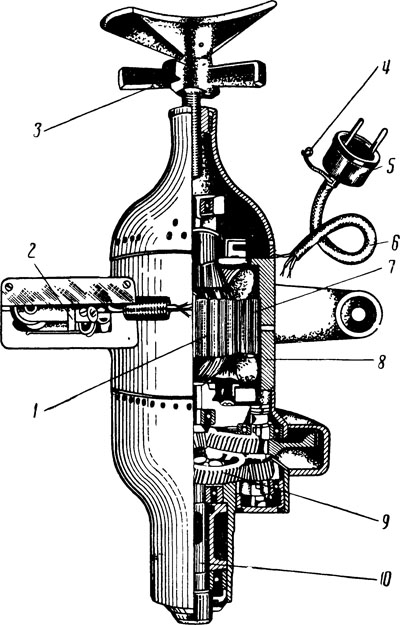

Рис. 71. Электрическая сверлильная машинка
