РАСКРОЙ ЛИСТОВОГО МЕТАЛЛА

РАСКРОЙ ЛИСТОВОГО МЕТАЛЛА

Высокая стоимость, а также дефицитность многих металлов требуют строгой экономии в их расходовании.

Для снижения себестоимости выпускаемой продукции необходимо сокращать отходы металлов, которые остаются при изготовлении деталей, применять рациональный раскрой материала.

При раскрое листового материала на одну или несколько деталей необходимо подсчитать потребное количество материала, исходя из рациональной укладки деталей на листе, применяя материал стандартных размеров.

Пользуясь формулами для подсчета площадей геометрических фигур, выбирают листы или ленты стандартных размеров таким образом, чтобы при их раскрое можно было использовать материал с возможно меньшим количеством отходов.

Рассмотрим два варианта раскроя листового материала для детали, размеры которой указаны на рис. 64, а. Для раскроя этой детали сначала возьмем лист размером 500X2000 мм (рис. 64, б). Полезная площадь листа 0,5X2= 1 м2. Площадь детали 0,36 д2. Таким образом, лист используется лишь на 36%, а отходы составляют 64%. Ясно, что этот вариант раскроя нерационален.

Возьмем второй лист размером 500X2500 мм (рис. 64, в). Полезная площадь листа 0,5X2,5=1,25 м2. На листе укладываем две детали. Площадь каждой детали, как и при первом варианте, равна 0,36 м2. Таким образом, отходы на каждую заготовку составляют 0,265 м2. Лист используется в этом случае на 57,6%, отходы составляют 42,4%. Этот вариант раскроя также нерационален, так как и в этом случае отходы велики.

Оказывается, что две детали можно уложить более рационально на первом листе размером 500x2000 мм (рис. 64, г). Полезная площадь листа 0,5X20 = 1 м2. Площадь каждой заготовки по-прежнему равна 0,36 м2. Таким образом, отходы на каждую заготовку составляют 0,14 м2. Лист в этом случае используется на 72%, а отходы составляют лишь 28%.

От правильности раскроя листового материала зависит наибольший процент его использования. Следовательно, к выбору листового материала надо подходить тщательно, проверяя разные варианты раскроя и выбирая наиболее рациональный из них. Коэффициент использования материалов должен -быть максимальным. При рациональных способах раскроя материала можно снизить отходы до 5—10% и менее.

При раскрое листового материала, помимо основного фактора— экономии, необходимо учитывать также соображения технологического и организационного порядка. Например, при раскрое можно целесообразно разложить шаблоны на листовом материале, но не при всякой раскладке можно использовать имеющиеся инструменты и оборудование.

Наиболее рациональное использование материала достигается путем размещения на одном листе (рис. 64, д) заготовок различных габаритов (рис. 64, е), причем вначале размещают наиболее крупные заготовки, затем заготовки средних размеров и, наконец, все свободные места площади листа заполняют заготовками малых размеров.

Отходы, остающиеся при производстве отдельных деталей, стремятся экономно использовать. С этой целью их тщательно сортируют как по величине, так и по назначению, чтобы применить для изготовления других деталей.

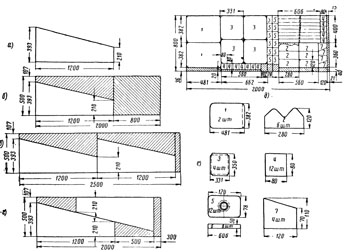

Рис. 64. Примеры раскроя заготовок на листе
