СЛЕСАРНЫЕ РАБОТЫ В КУЗНИЦЕ

РАБОЧИЕ ИНСТРУМЕНТЫ ДЛЯ СЛЕСАРНЫХ РАБОТ В КУЗНИЦЕ

Инструменты, которыми пользуются при выполнении слесарных работ (табл. 30), разделяются на следующие группы:

1. Ударные — молотки, натяжки, обжимки и др.

2. Режущие — зубила, крейцмейсели, ножницы, ножовки, напильники, сверла, развертки, зенковки, метчики, плашки и др.

3. Вспомогательные — клуппы, воротки и др.

Ударные инструменты

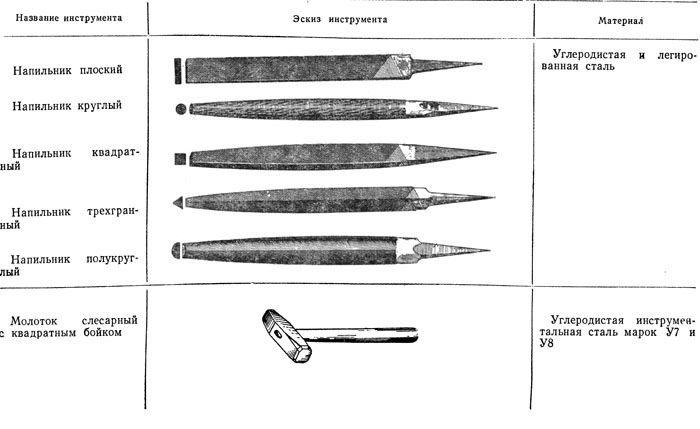

 С л е с а р н ы е молотки с круглым и квадратным бойком применяют при рубке, правке, клепке, гибке труб. Выбор молотка для рубки зависит от размеров зубила и крейцмейселя. Обычно 1 мм ширины лезвия зубила соответствует 40 г веса молотка, а 1 мм ширины лезвия крейцмейселя — 80 г веса молотка. Средний вес молотка 300—500 г.

Молотки с круглым бойком имеют следующие преимущества перед молотками с квадратным бойком: 1) более длинное отверстие для ручки, благодаря чему последняя прочно закрепляется в отверстии молотка; 2) большой перевес круглого 'бойка над квадратным, что повышает меткость удара при работе; 3) отсутствие вмятин от углов молотка при ударе по металлу.

Молотки с квадратным бойком в свою очередь имеют следующие преимущества перед молотками с круглым бойком: 1) благодаря простой форме они значительно дешевле в изготовлении; 2) они одинаково удобны для работы как с квадратным, так и с острым бойком; 3) они удобны для выполнения мелких разметочных и сборочных операций, так как ими можно работать в более глубоких местах и в углах, не доступных для молотков с круглым бойком.

Ручка должна быть насажена под прямым углом к молотку. Очень важно, чтобы молоток был плотно насажен на ручку. Материалом для ручки служат бук, клен, дуб, кизил, рябина и другие крепкие породы дерева. Ручки не должны иметь сучков и
трещин. Для молотка весом 500 г ручка должна быть длиной около 300—400 мм.

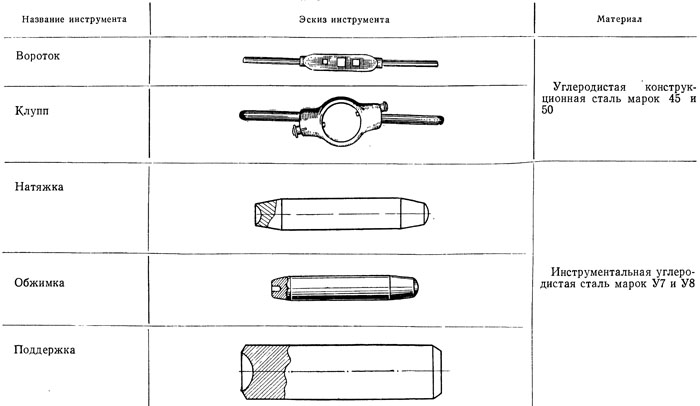

Натяжки применяют при клепке для осаживания склепываемых деталей относительно стержня заклепки перед ее расклепыванием. Натяжка представляет собой стержень, имеющий на одном конце глухое отверстие. Диаметр его больше стержня заклепки на 0,3 мм. Головка натяжки служит для нанесения по ней ударов молотком.

Обжимки применяют для образования замыкающей головки заклепки. Внешняя сторона обжимки такой же формы, как у натяжки, но ее рабочая сторона имеет сферическую лунку по форме и размеру головки заклепки.

Поддержки применяют при клепке для поддержания заклепок в рабочем положении и плотного прижатия закладной головки к склепываемым деталям. Поддержка представляет собой стальной стержень, подводимый под закладную головку заклепки. По форме и размеру головки заклепки в поддержке делают лунку.

Кувалды весом от 3 до 5 кг применяют при правке листов и заготовок в горячем состоянии. Кувалда имеет два плоских бойка. Оба бойка должны быть закалены.

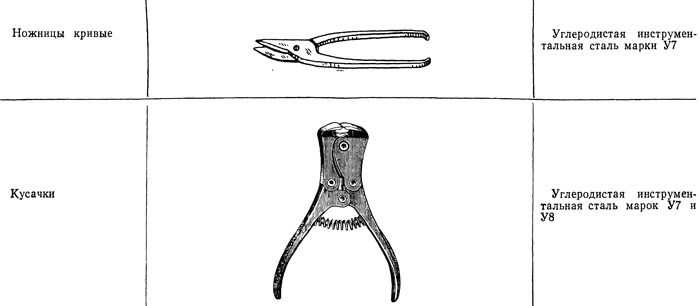

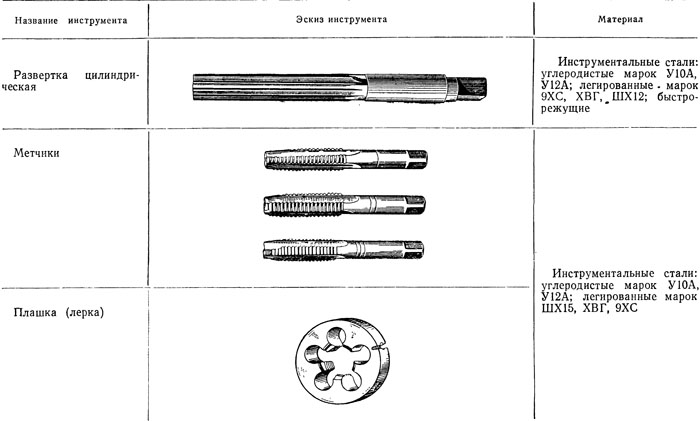

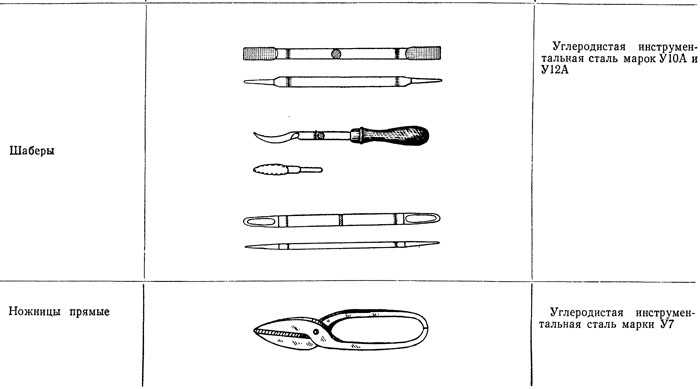

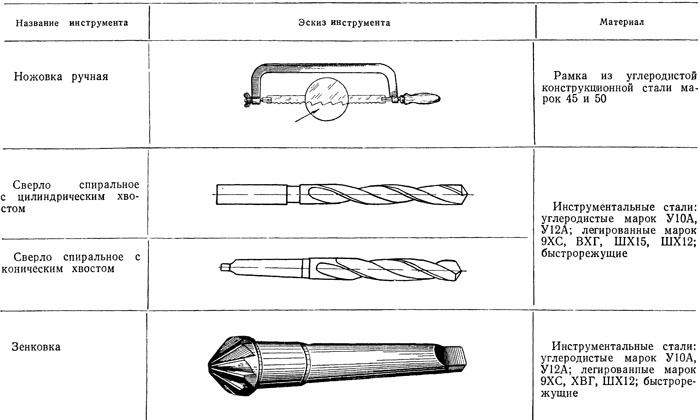

Таблица 30

Инструменты для слесарных работ
