РАЗМЕТКА ПЛОСКОСТНАЯ

РАЗМЕТКА ПЛОСКОСТНАЯ

Разметкой называется операция по нанесению на поверхность обрабатываемого материала линий с последующим кернением, обозначающих границы, до которых материал должен быть обработан. Линии, прочерчиваемые на поверхностях, называются рисками. По этим рискам и производится вся последующая обработка. При выполнении разметки пользуются различными разметочными инструментами (табл. 31).

Разметочный инструмент нужно беречь от механических повреждений, ржавчины и хранить отдельно от прочего инструмента. Разметочные инструменты, указанные в табл. 31, обычно применяют при разметке штучных деталей. При разметке по шаблону количество применяемого разметочного инструмента резко сокращается.

Разметка листового материала производится на прочных и
устойчивых разметочных столах, на которых устанавливается чугунная разметочная плита с точно обработанными верхней и боковыми поверхностями. Размеры стола должны быть достаточными для помещения на нем размечаемого материала.

Стол для разметки обычной конструкции (рис. 62, а) имеет плиту с отполированной поверхностью. Для устойчивости ножки стола соединены раскосами.

Успех разметки в значительной степени зависит от качества подготовки к ней. Материал, предназначенный для разметки, сначала осматривают, а затем проверяют его размеры. Осмотр необходим для выявления возможных пороков, например пузырей, выпучин, раковин, трещин, царапин и т. п. По толщине й марке материал должен соответствовать требованиям чертежа. Убедившись в том, что материал выбран правильно, его очищают от грязи и устраняют в случае необходимости пороки (выпучины, царапины и др.).

При разметке деталей из листовой стали одну из поверхностей, обычно ту, на которой будет производиться разметка, окрашивают, чтобы нанесенные разметочные линии резко выделялись и были ясно и отчетливо видны в процессе дальнейшей обработки. Линии, нанесенные на неокрашенную поверхность, будут мало заметны, и обработка по ним будет весьма (затруднительна.

Для окрашивания применяют мел и купорос, реже — краски и лак. Мел для окраски поверхности разводят в воде до густоты молока. Медный купорос применяют кусковой либо в виде раствора. Кусковым купоросом натирают поверхности, ранее смоченные водой с мелом. Раствором медного купороса (2—3 чай-кые ложки на стакан воды) смачивают поверхность, подлежащую разметке. Раствор наносят кистью или тряпочкой. В обоих случаях поверхность покрывается тонким и прочным медным слоем, на котором видны разметочные линии. Для окраски применяют также смесь свинцовых белил и скипидара.

При разметке не окрашивают поверхности деталей, изготовляемых из алюминия и алюминиевых сплавов.

Разметка может производиться по чертежу, шаблону, образцу и по месту.

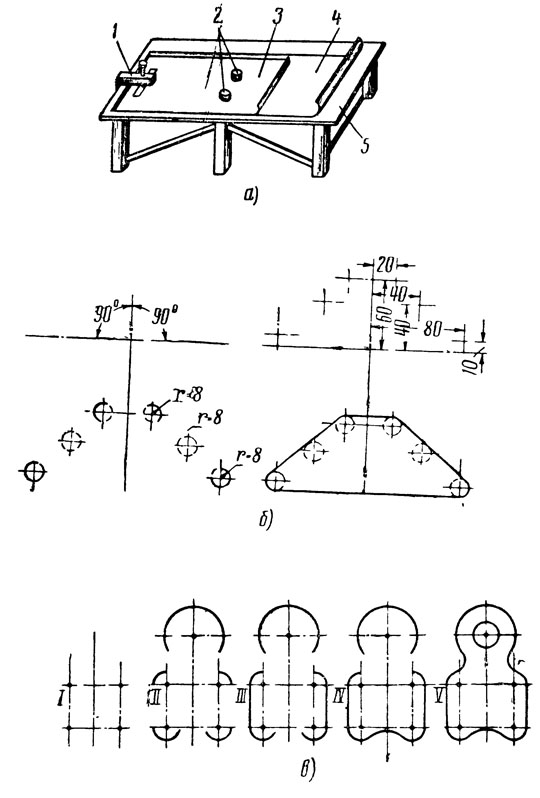

Рис. 62. Инструменты и приемы разметки:
а — стол для разметки, б — приемы разметки накладки, в — приемы разметки ушка; 1 — струбцинка, 2 — груз,
3 — шаблон, 4 — материал, 5 — плита

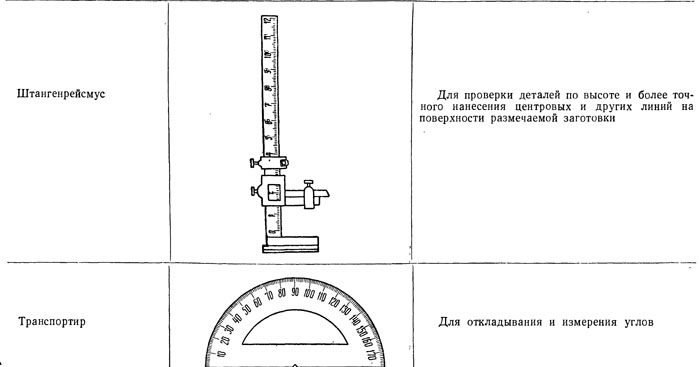

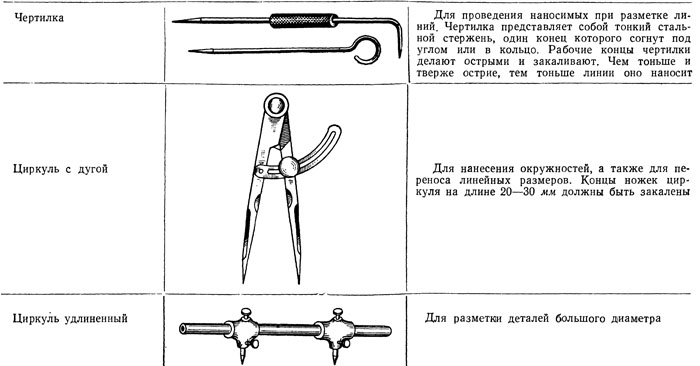

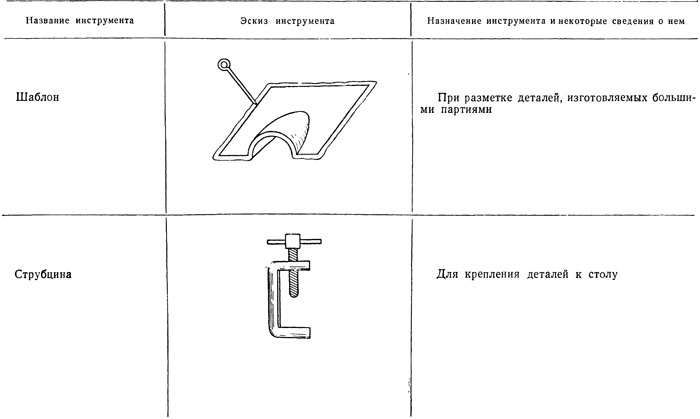

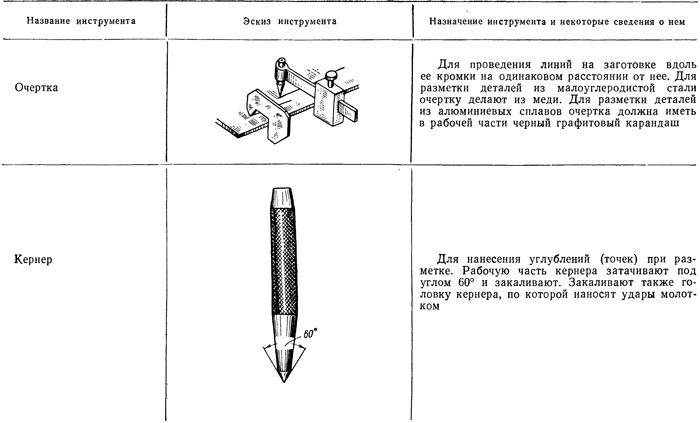

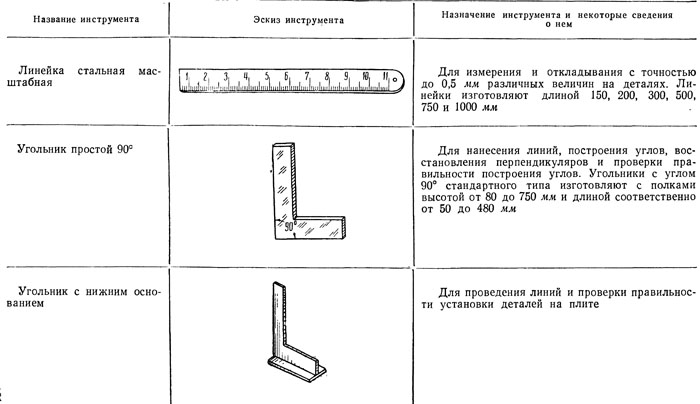

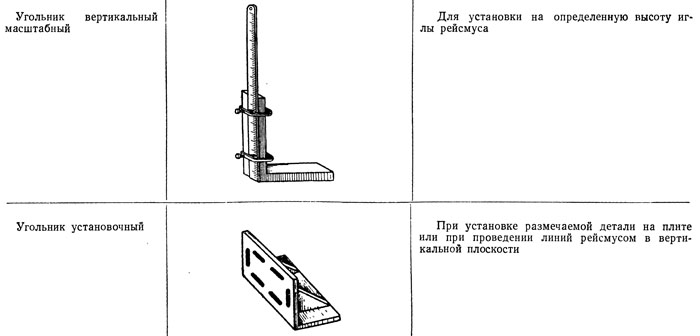

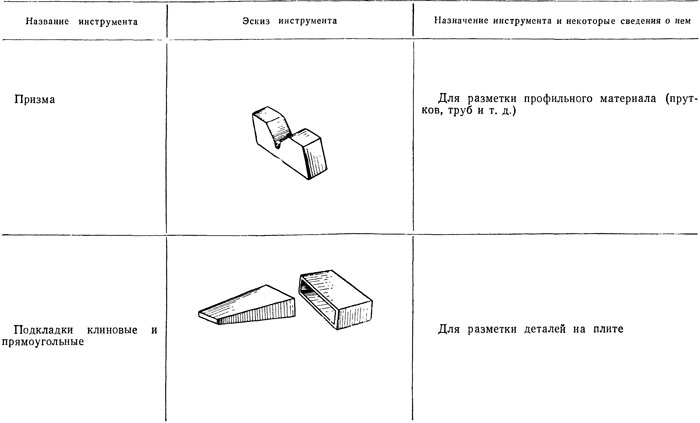

Таблица 31

Инструменты для разметки
