РУБКА МЕТАЛЛА

РУБКА МЕТАЛЛА

Рубкой называется операция, применяемая для удаления излишнего металла с поверхности детали или заготовки и для разрубания на- части целого куска или листа. Рубка металла производится при помощи зубила или крейцмейселя и молотка в слесарных тисках.

Тисками называется зажимное приспособление для удержания обрабатываемого предмета в нужном положении. В кузнице применяют стуловые тиски с наклонными губками (рис. 65, а) и параллельные тиски, губки которых перемещаются параллельно друг другу (рис. 65, б).

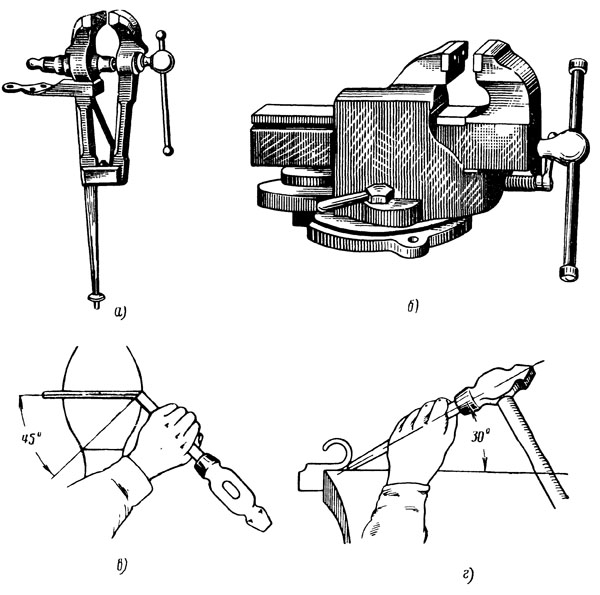

Рис. 65. Слесарные тиски и приемы рубки: а — стуловые тиски, б — параллельные тиски, в — установка зубила относительно губок тисков, г — положение зубила относительно обрабатываемой поверхности

Параллельные тиски применяют преимущественно при легких, а стуловые — при тяжелых работах, например при рубке толстого материала, загибе деталей, гнутье труб и других аналогичных работах.

Стуловые тиски по своему устройству являются наиболее простыми и в то же время наиболее прочными. Недостаток их заключается в том, что они всей рабочей поверхностью губок могут зажимать детали лишь определенных размеров. Детали
больших размеров зажимаются в них только нижней рабочей частью губок, а тонкие детали зажимаются только верхней рабочей частью губок. В результате этого, во-первых, зажатая деталь во время работы может выскочить или сдвинуться; во-вторых, нижняя или верхняя часть губок при зажиме детали врезается в нее, образуя на ее поверхности вмятины, чего не

наблюдается при работе на параллельных тисках, так как их губки перемещаются параллельно друг другу.

Параллельные тиски изготовляют двух видов: неповоротные и поворотные. Губки неповоротных и поворотных тисков при зажиме в них детали прикасаются всей поверхностью к поверхности зажимаемой детали и поэтому лучше удерживают ее во время работы. Чтобы губки параллельных тисков во время работы не сминались, к ним крепятся изготовленные из инструментальной стали закаленные пластины, на рабочих поверхностях которых сделана крестообразная насечка с равным шагом.

Для выполнения рубки деталь зажимают в тиски и устанавливают под углом к обрабатываемой поверхности зубило, которое под ударами молотка врезается в деталь. При рубке в тисках зубило следует держать, как показано на рис. 65, в, т. е. в направлении неподвижной губки, под углом 45° между стыком губок и лезвием зубила. Поверхность фаски зубила, обращенная к детали, служит направляющей для движения зубила, а потому ее следует удерживать параллельно обрабатываемой плоскости. Зубило затачивают под углом 60°. Поэтому угол между осью зубила и горизонтальной поверхностью обрабатываемой детали составляет 30° (рис. 65,г). При увеличении этого угла зубило врезается в деталь больше чем нужно, а при уменьшении соскакивает с поверхности детали.

Во время рубки надо внимательно следить за направлением линии обработки и режущей гранью зубила, но никогда не смотреть на головку зубила, так как это вызывает промах при ударе и вместо зубила молоток ударяет по руке.

Движение руки с зажатым молотком должно происходить всегда в вертикальной плоскости, так как при этом рука во время рубки меньше устает и в то же время удар молотка по головке зубила получается сильнее. При рубке удары молотком могут производиться с локтевым или плечевым замахом. Локтевой замах выполняется локтевым движением руки — сгибанием ее и последующим быстрым разгибанием. При локтевом замахе действуют пальцы руки (разжатие и сжатие), кисть (движение ее вверх, а затем вниз) и предплечье. Для получения сильного удара разгибающее движение руки должно происходить достаточно быстро. Плечевой замах — это полный замах всей рукой, в котором участвует плечо, предплечье и кисть.

Нормальным темпом при рубке в тисках с локтевым замахом считают 60 ударов в минуту, а при плечевом замахе — 40 ударов в минуту.

Сила удара молотка по зубилу зависит от веса молотка, величины размаха, и скорости движения руки. Тяжелый молоток увеличивает силу удара по зубилу, но в то же время быстрее утомляет рабочего. Следовательно, выбор молотка определяется физической силой рабочего. Нормальным весом молотка считают: для подростков от 400 до 600 г, для взрослых от 600 до 800 г.

Надо пользоваться только острыми зубилами, так как при затуплении зубила приходится наносить очень сильные удары, что уменьшает их точность и снижает производительность труда. При рубке зубилом необходимо следить за тем, чтобы стружка могла свободно удаляться, иначе она может послужить причиной несчастного случая (травмы глаз, рук и т. и.).
