ПРАВКА МЕТАЛЛА

Правка представляет собой операцию по исправлению формы листового материала и заготовок, изготовляемых из него (устранение выпучим, волнистости, коробления, вмятин и других недостатков) .

У заготовок, изогнутых в вертикальной и горизонтальной плоскостях (рис. 66, а, б), вогнутая сторона короче выпуклой, т. е. дуга L короче дуги L1 Чтобы выправить заготовку, нужно уровнять длину ее вогнутой и выпуклой сторон (т. е. должно быть L = L1).

Ручную правку листового металла и заготовок производят на рихтовальных плитах или на наковальнях ударами молотка или кувалды. Кувалды обычно применяют при правке толстых листов в горячем состоянии.

Рихтовальная плита должна быть достаточно массивной и тяжелой, чтобы выдерживать без заметного сотрясения сильные удары, наносимые молотком. Для обеспечения устойчивости вес плиты должен быть не менее чем в 80—150 раз больше веса молотка. Плиты изготовляют из серого чугуна сплошными или с ребрами, квадратной или прямоугольной формы. Часто применяют плиты размером 1,5X1,5; 2X2 м.

Верхняя, рабочая поверхность плиты должна быть совершенно гладкой и чистой. Плиты устанавливают на деревянных устойчивых подставках.

Прежде чем приступить к ручной правке заготовок с выпучи-нами, нужно выявить покоробившиеся места и установить, где больше вытянут металл. Выпучины обводят мелом или простым графитовым карандашом. После этого заготовку кладут на плиту и, прижимая ее рукой, наносят удары молотком. При укладке заготовки на опорную поверхность плиты нужно всегда помнить, что правка может быть осуществлена только в том случае, если заготовка меньше опорной поверхности и если края заготовки при правке не свешиваются, а лежат на опорной поверхности плиты.

Для правки заготовку нужно располагать на плите выпуклым местом вверх. Нельзя наносить удары по выпуклому месту, так как в результате этого оно еще больше вытягивается. Правку заготовки обычно начинают с ближайшего к выпучине края, по которому наносят один ряд ударов молотком (рис. 66, в). После этого переходят ко второму краю и также наносят по нему один ряд ударов. Затем по первому краю наносят второй ряд ударов, после чего переходят опять ко второму краю, и так до тех пор, пока постепенно не приблизятся к выпучине. Под ударами молотка материал вокруг выпуклого места будет вытягиваться и постепенно выравниваться.

Удары молотком по заготовке должны быть частыми, но не сильными, особенно перед окончанием правки. Несколько уда-

ров по одному и тому же месту может привести к образованию нового выпуклого места.

Молоток нужно крепко держать в руке, иначе трудно добиться точных ударов и на заготовке может получиться вмятина. При правке удары молотком должны наноситься всей плоскостью бойка, без перекоса, так как боковыми ребрами можно легко сделать вмятину на заготовке или даже пробить ее насквозь.

Если на поверхности заготовки на небольшом расстоянии друг от друга имеется несколько выпучин, то ударами молотка у их краев соединяют эти выпучины в одну и правят ее ударами молотка вокруг границ, как было описано выше.

При правке заготовок, имеющих волнистость по краям (рис. 66, г), удары молотком надо наносить от середины заготовки к краю. При правке необходимо более сильные удары наносить в середине и уменьшать силу удара по мере приближения к краю. Нельзя наносить удары молотком по одному месту заготовки во избежание образования трещин и наклепа материала.

При правке заготовок из тонкого листового материала необходимо удары молотком наносить не сильно и очень осторожно, так как при неправильном ударе боковые грани молотка сравнительно легко пробивают листовую заготовку.

Сильно погнутые и толстые стальные листы или заготовки правят в горячем состоянии (нагревая их в горне до температуры светло-красного цвета каления). Удары кувалдой надо наносить лишь по нагретому месту. При остывании листа или

заготовки до 300° правку нужно немедленно прекратить. Температура 300° характеризуется синим цветом побежалости, или так называемой температурой «синего нагрева», при которой металл становится хрупким, что способствует появлению трещин. После правки листу или заготовке надо дать медленно остыть.

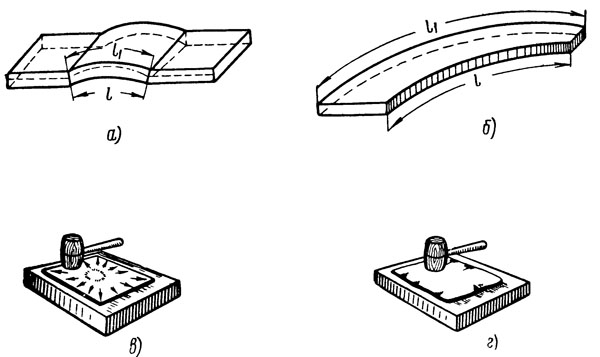

Рис. 66. Дефекты заготовок и приемы правки:
а — листовая заготовка, изогнутая в вертикальной плоскости (волна), б—листовая заготовка, изогнутая в горизонтальной плоскости (серповидность), в — правка заготовки с выпучиной, г — правка заготовки с волнистостью по краям
