ФАСОННАЯ КОВКА

Под фасонной ковкой понимается ковка сложных по конфигурации поковок с переменным сечением, изгибами, передачей металла и пр., т. е. таких поковок, для изготовления которых применяется несколько кузнечных операций, несколько нагревов. К числу фасонных поковок относят коленчатые валы, валы с уступами, штоки, полые цилиндры, кольца, подковы, кузнечные клещи, молотки и пр.

Фасонные поковки можно разделить на шесть типов: 1) гладкие поковки и поковки с уступами круглого сечения (оси, гладкие валы, пальцы); 2) гладкие поковки и поковки с уступами прямоугольного сечения (прямые зубья бороны, оси телег, полевые доски плугов); 3) поковки коленчатых валов; 4) полые поковки, изготовляемые путем осадки, прошивки и последующей раскатки (кольца, зубчатые колеса); 5) длинные полые поковки, изготовляемые путем осадки, прошивки и последующей вытяжки; 6) поковки криволинейной формы, изготовляемые путем гибки в комплексе с другими операциями (лемехи, отвалы и др.)

В табл. 20, 21 и 22 приводятся некоторые примеры ручной и машинной фасонной ковки.

Таблица 20

Технологическая карта ковки плотничного топора

Таблица 21

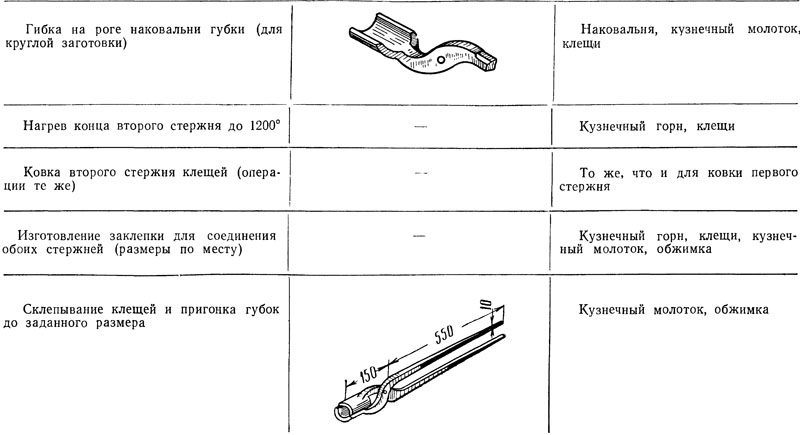

Технологическая карта ковки кузнечных круглых клещей

Таблица 22

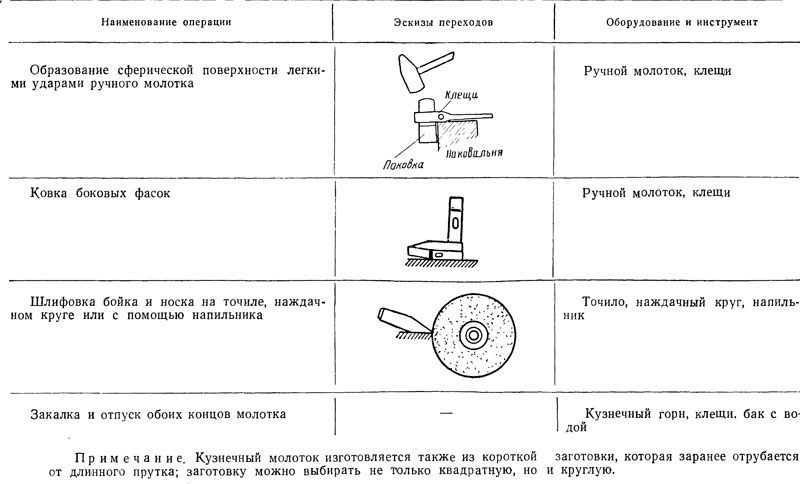

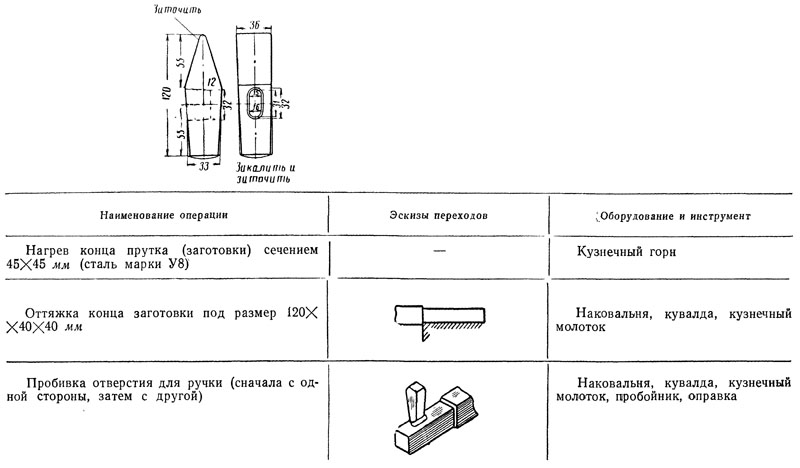

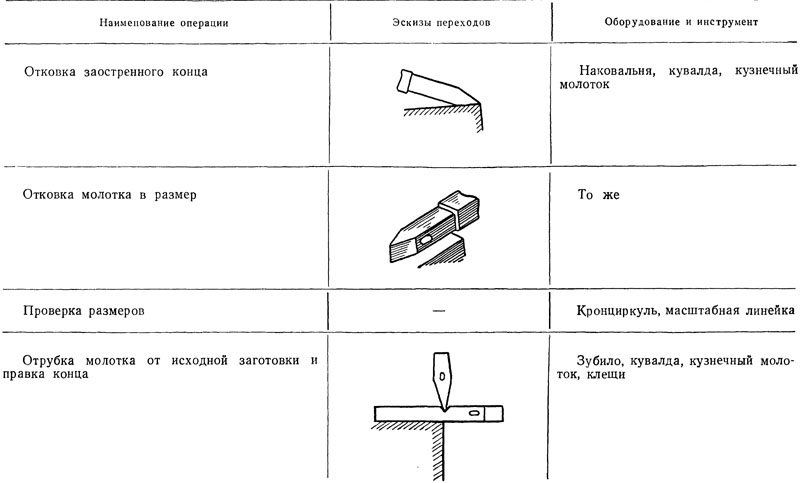

Технологическая карта ковки ручного кузнечного молотка (ручника)
